Toyota CH-R Manual de Taller: Bombilla Del Faro Antiniebla

Toyota CH-R Manual de Taller / Mantenimiento / Bombilla Del Faro Antiniebla

Componentes

COMPONENTES

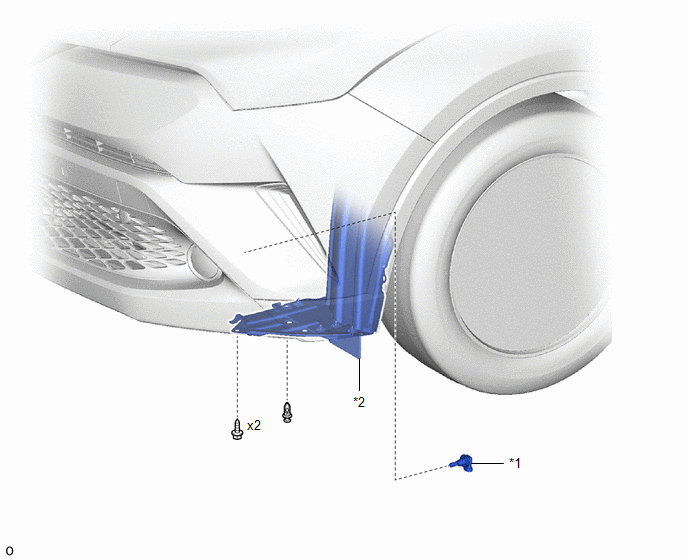

ILUSTRACIÓN

*1

BOMBILLA DEL FARO ANTINIEBLA

*2

REVESTIMIENTO DE LA ALETA DELANTERA

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

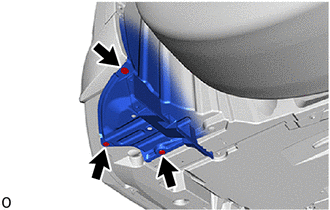

1. SEPARE EL REVESTIMIENTO DE LA ALETA DEL GUARDABARROS DELANTERO

(a) Extraiga los 2 tornillos y el clip, y doble hacia atrás parte del revestimiento de la aleta delantera.

2. QUITE LA BOMBILLA DEL FARO ANTINIEBLA

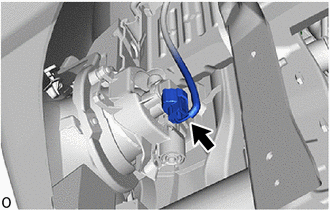

(a) Desconecte el conector.

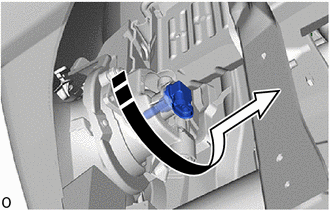

(b) Gire la bombilla del faro antiniebla como se muestra en la ilustración para extraerla.

Extraiga en este sentido

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA BOMBILLA DE LOS INTERMITENTES DELANTEROS

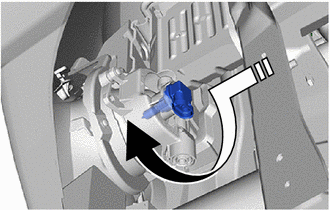

(a) Gire la bombilla del faro antiniebla como se muestra en la ilustración para colocarla.

Coloque en este sentido

(b) Conecte el conector.

2. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA

(a) Coloque el revestimiento de la aleta delantera con el clip y los 2 tornillos.
