Toyota CH-R Manual de Taller: Bombilla Del Faro
Componentes
COMPONENTES

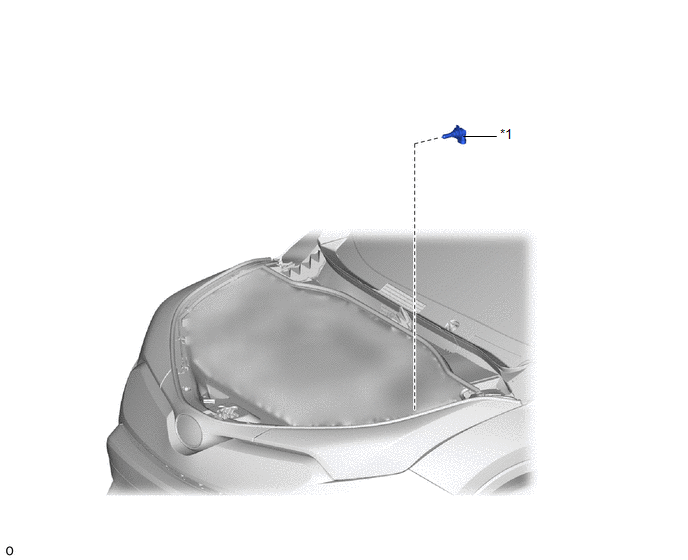

ILUSTRACIÓN
|
*1 |
BOMBILLA DEL FARO N° 1 |
- |
- |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en los lados derecho e izquierdo.
- El procedimiento que se explica a continuación corresponde al lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DEL FARO N° 1
|

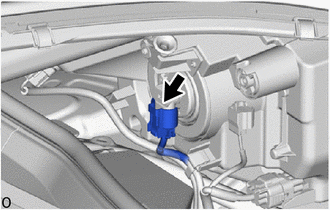

(a) Desconecte el conector. |
|

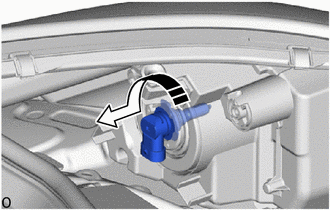

(b) Para extraer la bombilla del faro n° 1, gírela en la dirección indicada por la flecha que se muestra en la ilustración.
.png) |
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en los lados derecho e izquierdo.
- El procedimiento que se explica a continuación corresponde al lado izquierdo.
PROCEDIMIENTO
1. INSTALE LA BOMBILLA DEL FARO N° 1
(a) Gire el portalámparas del intermitente delantero con la bombilla del intermitente delantero, como se muestra en la ilustración, e instálelos como si se tratase de una unidad.
.png) |
Coloque en este sentido |
(b) Conecte el conector.
Bombilla De Los Intermitentes Delanteros
Componentes
COMPONENTES
ILUSTRACIÓN
*1
BOMBILLA DE LOS INTERMITENTES DELANTEROS
*2
SUBCONJUNTO DEL ZÓCALO Y CABLE DEL INTERMITENTE DELANTERO
...
Bombilla Del Faro Antiniebla
Componentes
COMPONENTES
ILUSTRACIÓN
*1
BOMBILLA DEL FARO ANTINIEBLA
*2
REVESTIMIENTO DE LA ALETA DELANTERA
ExtracciÓn
EXTRACCIÓN
PRE ...
