Componentes
COMPONENTES

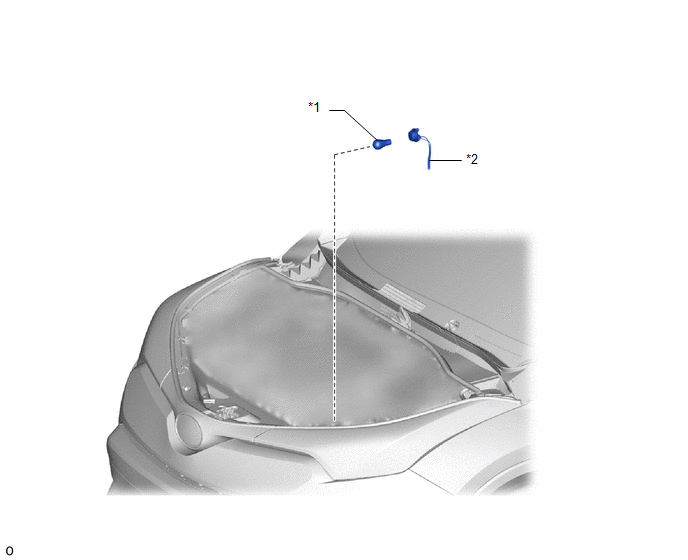

ILUSTRACIÓN
*1 |
BOMBILLA DE LOS INTERMITENTES DELANTEROS |
*2 |
SUBCONJUNTO DEL ZÓCALO Y CABLE DEL INTERMITENTE DELANTERO |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DE LOS INTERMITENTES DELANTEROS

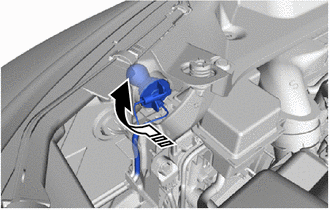

(a) Gire el subconjunto del zócalo y cable del intermitente delantero con la bombilla del intermitente delantero como se muestra en la ilustración y desconéctelos como si se tratase de una unidad.
![]() |
Extraiga en este sentido |

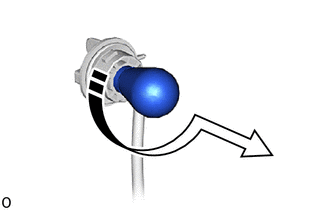

(b) Extraiga la bombilla del intermitente delantero del subconjunto del zócalo y cable del intermitente delantero como se muestra en la ilustración.
![]() |
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA BOMBILLA DE LOS INTERMITENTES DELANTEROS

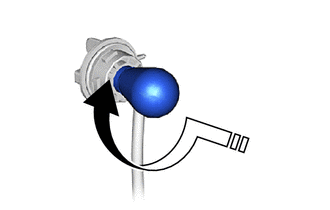

(a) Instale la bombilla del intermitente delantero en el subconjunto del zócalo y cable del intermitente delantero como se muestra en la ilustración.
![]() |
Coloque en este sentido |

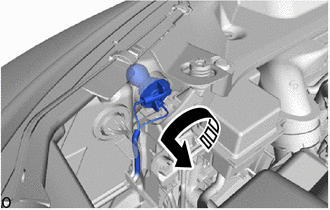

(b) Gire el subconjunto del zócalo y cable del intermitente delantero con la bombilla del intermitente delantero como se muestra en la ilustración y conéctelos como si se tratase de una unidad.
![]() |
Coloque en este sentido |
