EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

2. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

5. EXTRAIGA LA MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

9. EXTRAIGA EL SUJETAVASOS DE LA CAJA DE LA CONSOLA

Haga clic aquí

10. EXTRAIGA EL SUJETAVASOS DE LA CAJA DE LA CONSOLA N° 2

Haga clic aquí

11. EXTRAIGA EL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

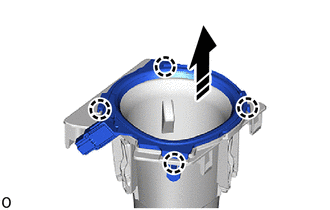

(a) Desenganche las garras para extraer el embellecedor de la moldura de acabado del grupo de instrumentos como se muestra en la ilustración.

Extraiga en este sentido

12. EXTRAIGA EL EMBELLECEDOR DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

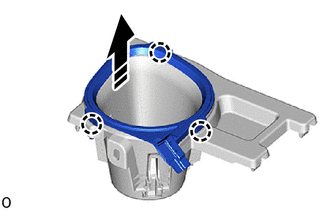

(a) Desenganche las garras para extraer el embellecedor de la moldura de acabado central del grupo de instrumentos como se muestra en la ilustración.

Extraiga en este sentido

    Componentes
    COMPONENTES ILUSTRACIÓN *1 PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS *2 ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA *3 ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS (a) Compruebe si el LED se enciende. (1) Aplique tensión de la batería al ...
