INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

(a) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al embellecedor de la moldura de acabado del grupo de instrumentos y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo de la batería (+) → 2 (B)

Terminal negativo de la batería (-) → 1 (E)

El LED se enciende

Si el resultado no es el especificado, sustituya el embellecedor de la moldura de acabado del grupo de instrumentos.

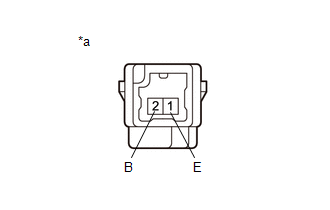

*a

Componente sin mazo de cables conectado (embellecedor de la moldura de acabado del grupo de instrumentos)

2. INSPECCIONE EL EMBELLECEDOR DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

(a) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al embellecedor de la moldura de acabado central del grupo de instrumentos y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo de la batería (+) → 2 (B)

Terminal negativo de la batería (-) → 1 (E)

El LED se enciende

Si el resultado no es el especificado, sustituya el embellecedor de la moldura de acabado central del grupo de instrumentos.

*a

Componente sin mazo de cables conectado (embellecedor de la moldura de acabado central del grupo de instrumentos)
