Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

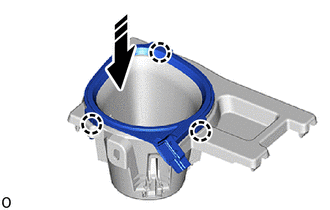

1. INSTALE EL EMBELLECEDOR DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

(a) Enganche las garras para instalar el embellecedor de la moldura de acabado central del grupo de instrumentos como se muestra en la ilustración.

Coloque en este sentido

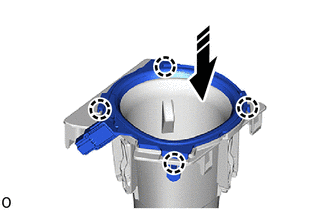

2. INSTALE EL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

(a) Enganche las garras para instalar el embellecedor de la moldura de acabado del grupo de instrumentos como se muestra en la ilustración.

Coloque en este sentido

3. COLOQUE EL SUJETAVASOS DE LA CAJA DE LA CONSOLA N° 2

Haga clic aquí

4. INSTALE EL SUJETAVASOS DE LA CAJA DE LA CONSOLA

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

7. INSTALE EL CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

8. INSTALE LA MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

9. INSTALE EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

11. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

12. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí
