DESCRIPCIÓN

Este es el circuito de la fuente de alimentación para activar el DCM (transceptor de telemática).

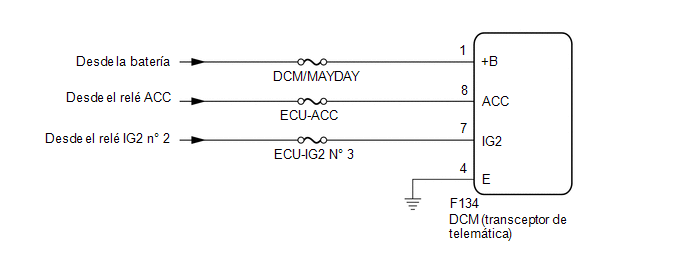

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM (TRANSCEPTOR DE TELEMÁTICA) - BATERÍA Y MASA)

(a) Desconecte el conector F134 del DCM (transceptor de telemática).

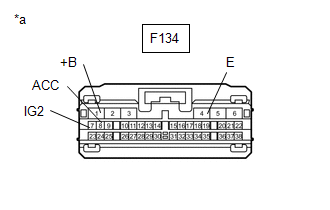

*a

Vista frontal del conector del mazo de cables

(al DCM (transceptor de telemática))

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-4 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F134-1 (+B) - F134-4 (E)

Siempre

11 a 14 V

F134-7 (IG2) - F134-4 (E)

Interruptor de encendido en posición ON

11 a 14 V

F134-8 (ACC) - F134-4 (E)

Interruptor de encendido en posición ACC

11 a 14 V
OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
