Toyota CH-R Manual de Taller: Inspección En El Vehículo

Toyota CH-R Manual de Taller / Sistema De Frenos (otros) / Servofreno / Inspección En El Vehículo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL SERVOFRENO

(a) Comprobación de la estanqueidad al aire

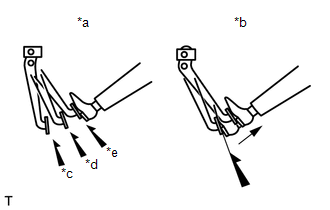

(1) Arranque el motor y párelo una vez transcurridos 1 o 2 minutos. Pise lentamente el pedal del freno varias veces.

Si se puede pisar el pedal hasta casi el suelo la primera vez pero no la segunda o tercera, la estanqueidad del aire del conjunto del servofreno es correcta.

*a

Correcto

*b

Incorrecto

*c

1a

*d

2a

*e

3a

(2) Pise el pedal del freno mientras el motor está funcionando y pare el motor con el pedal del freno pisado.

Si la distancia de reserva del pedal no cambia después de mantenerlo pisado durante 30 segundos, la estanqueidad al aire del conjunto del servofreno es correcta.

(b) Comprobación del funcionamiento.

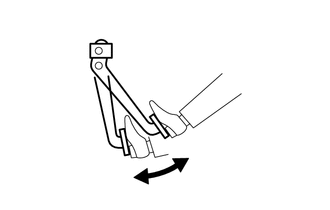

(1) Pise varias veces el pedal del freno con el interruptor de encendido desactivado y compruebe si no cambia la distancia de reserva del pedal al pisarlo.

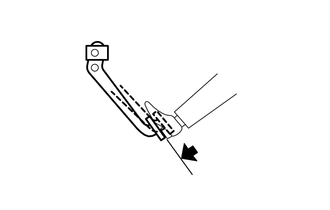

(2) Pise y mantenga pisado el pedal del freno y arranque el motor.

Si el pedal baja ligeramente, el funcionamiento es normal.
