Toyota CH-R Manual de Taller: Pérdida de comunicación con el alternador (P161A)

Toyota CH-R Manual de Taller / Batería / Carga 3zr-fae / Sistema De Carga / Pérdida de comunicación con el alternador (P161A)

DESCRIPCIÓN

El ECM y el conjunto del generador detectan errores de recepción respectivamente.

El error de recepción del conjunto del generador detectado por el conjunto del generador se envía al ECM a través de la comunicación LIN. Si se produce un error en el ECM o el conjunto del generador, el ECM determina que hay un error en la comunicación LIN y almacena este DTC.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

P161A

Pérdida de comunicación con el alternador

Interrupción de la comunicación del ECM o conjunto del generador durante aproximadamente 17 minutos o más con el interruptor de encendido en posición ON.

(lógica de detección de 1 ciclo)
  • Mazo de cables y conector
  • Conjunto del generador
  • ECM

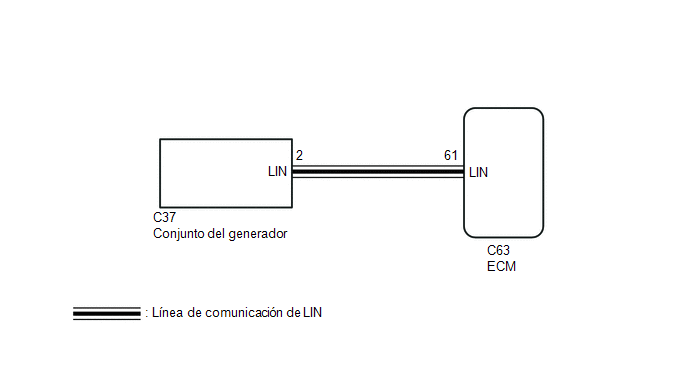

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE CARGA

(a) Compruebe el sistema de carga.

Haga clic aquí

MAL

REPARE O SUSTITUYA EL SISTEMA DE CARGA
OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECM - CONJUNTO DEL GENERADOR CON REGULADOR)

(a) Desconecte el conector C63 del ECM.

(b) Desconecte el conector C37 del conjunto del generador.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

C63-61 (LIN) - C37-2 (LIN)

Siempre

Inferior a 1 Ω

C63-61 (LIN), C37-2 (LIN) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA EL CONJUNTO DEL GENERADOR

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
    Inspección En El Vehículo
    INSPECCIÓN EN EL VEHÍCULO PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Si la batería está baja o si fuera difícil arrancar el motor, recargue la batería y vuelva a realizar las inspecciones an ...

    La correa trapezoidal ranurada o el conjunto del generador emiten ruidos
    PROCEDIMIENTO 1. CONFIRME EL SÍNTOMA DEL PROBLEMA (a) Confirme el síntoma del problema. Resultado: Síntoma Vaya a La corr ...
