EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben llevar a cabo después de extraer, instalar o sustituir piezas durante la extracción/instalación del conjunto del servofreno.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
|||
|
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
AVISO:
Asegúrese de liberar el vacío del conjunto del servofreno antes de extraer el subconjunto del cilindro maestro del conjunto del servofreno.
PROCEDIMIENTO
1. EXTRAIGA EL CONDUCTO DE AIRE N° 1
Haga clic aquí
2. EXTRAIGA EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO
Haga clic aquí
3. EXTRAIGA EL MUELLE DE RETORNO DEL PEDAL DEL FRENO
Haga clic aquí
4. AFLOJE LA CONTRATUERCA DE LA HORQUILLA
|

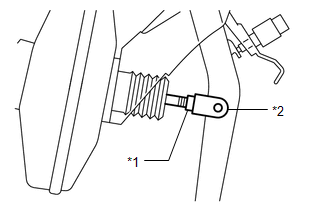

(a) Afloje la contratuerca de la horquilla de la varilla de empuje del cilindro maestro del freno. |
|
5. EXTRAIGA EL PASADOR DE LA VARILLA DE EMPUJE
Haga clic aquí
6. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1
Haga clic aquí
7. EXTRAIGA EL AISLANTE TÉRMICO DEL PANEL DE INSTRUMENTOS
|

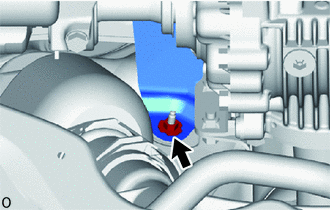

(a) Extraiga la tuerca. |
|
|

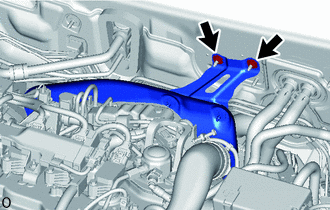

(b) Extraiga las 2 tuercas y el aislante térmico del panel de instrumentos. |
|
8. DESCONECTE LA VÁLVULA DE RETENCIÓN A LA MANGUERA DEL TUBO DEL CONECTOR
|

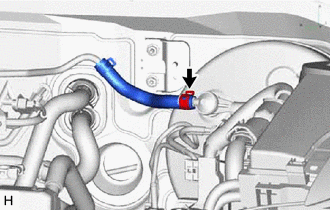

(a) Deslice el clip y desconecte la válvula de retención a la manguera del tubo del conector del conjunto del servofreno. |
|
9. EXTRAIGA EL CONJUNTO DEL SERVOFRENO
|

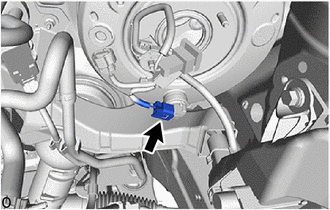

(a) Desconecte el conector del interruptor de advertencia de vacío. |
|
|

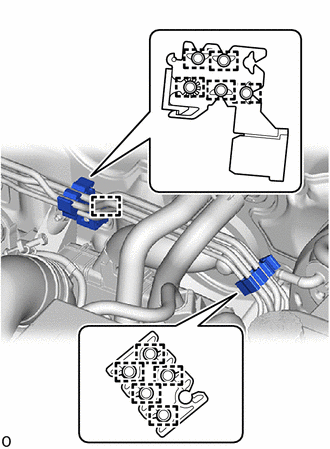

(b) Desenganche las 5 abrazaderas y extraiga la abrazadera del tubo del freno n° 1 de los tubos del freno. |
|
(c) Desenganche las 5 abrazaderas y separe las abrazaderas del tubo del freno n° 2 de los tubos del freno.
(d) Desenganche la abrazadera para retirar la abrazadera del tubo de freno n° 2 de la carrocería del vehículo.
|

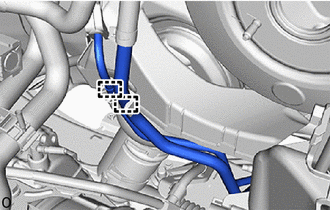

(e) Desenganche las 2 abrazaderas para separar el tubo de combustible de la abrazadera del tubo de combustible. |
|

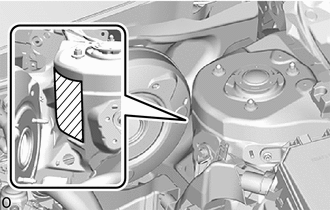

(f) Aplique cinta protectora alrededor de la carrocería del vehículo.
|
Cinta protectora |
|

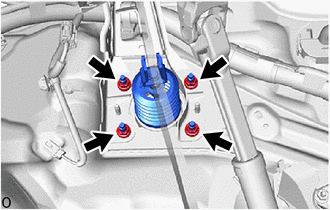

(g) Quite las 4 tuercas y pulse el conjunto del servofreno hacia el compartimiento del motor. AVISO: No aplique una fuerza excesiva en los latiguillos del freno. |
|
(h) Extraiga la horquilla de la varilla de empuje del cilindro maestro del freno y la contratuerca del conjunto del servofreno.
(i) Extraiga el conjunto del servofreno de la carrocería del vehículo.
AVISO:
No aplique fuerza excesiva en los latiguillos del freno ni en las tuberías de refrigerante.
10. EXTRAIGA LA JUNTA DEL SERVOFRENO
(a) Retire la junta del conjunto del servofreno.
