Toyota CH-R Manual de Taller: Componentes

COMPONENTES

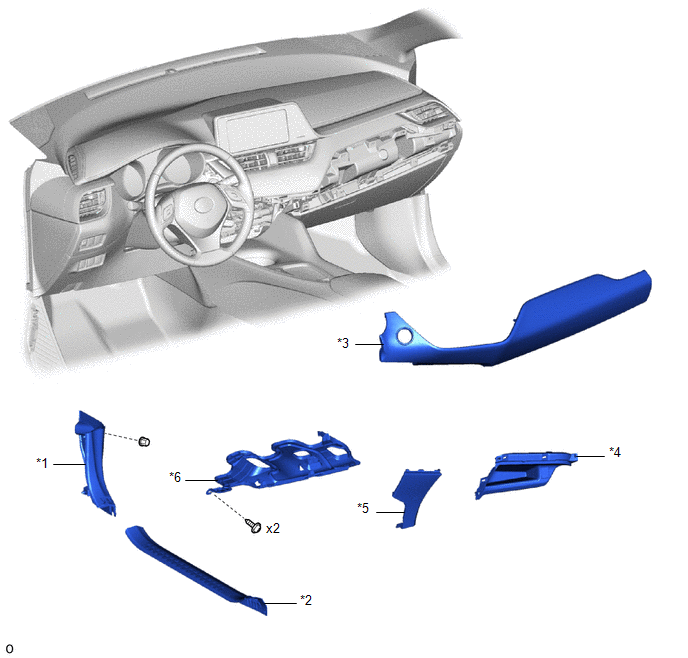

ILUSTRACIÓN

*1

PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

*2

ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

*3

CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*4

CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

*5

MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

*6

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

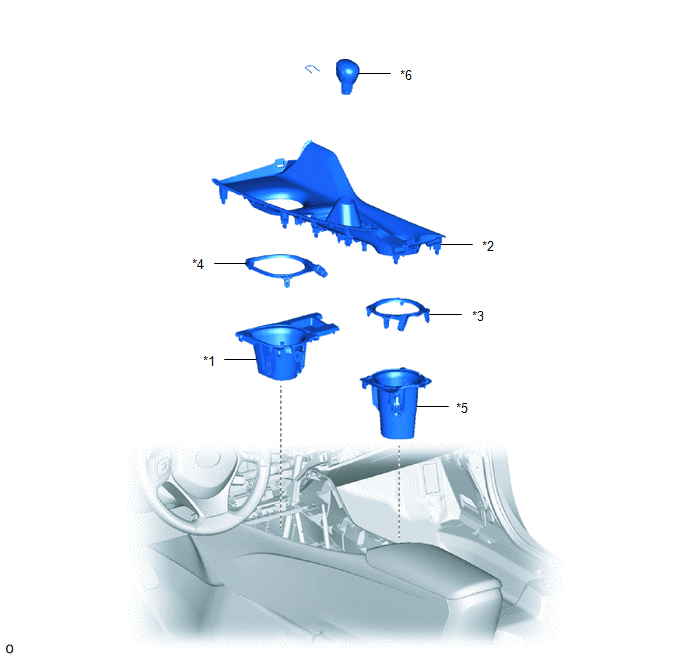

ILUSTRACIÓN

*1

SUJETAVASOS DE LA CAJA DE LA CONSOLA

*2

SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

*3

EMBELLECEDOR DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

*4

EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*5

SUJETAVASOS DE LA CAJA DE LA CONSOLA N° 2

*6

SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

    Luz De La Caja De La Consola
    ...

    ExtracciÓn
    EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA Haga clic aquí 2. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS Haga clic aquí 3. ...
