Componentes

COMPONENTES

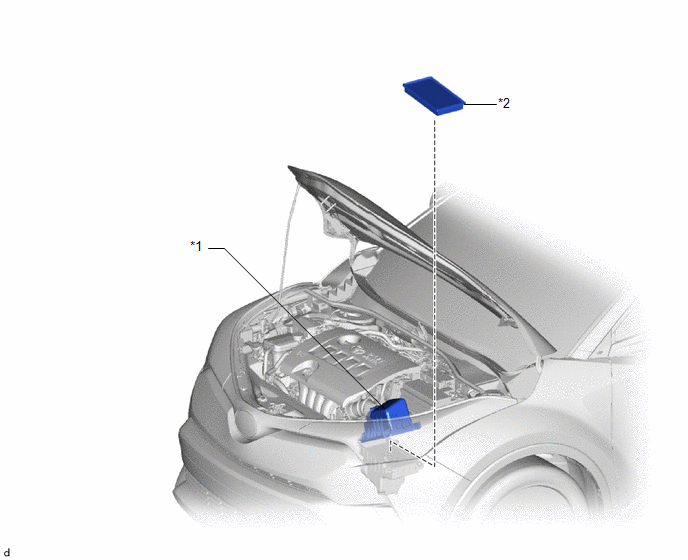

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA TAPA DEL DEPURADOR DE AIRE

*2

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DEL DEPURADOR DE AIRE

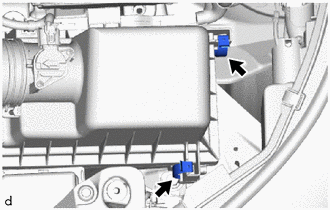

(a) Desconecte los 2 ganchos de la abrazadera del subconjunto de la tapa del depurador de aire.

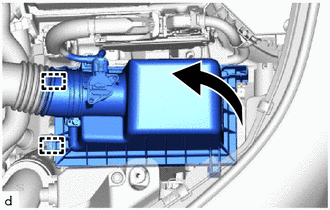

(b) Desenganche las 2 guías y extraiga el subconjunto de la tapa del depurador de aire junto con el conjunto de la manguera del depurador de aire del subconjunto de la tapa del depurador de aire.

2. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

(a) Extraiga el subconjunto del elemento del filtro del depurador de aire del subconjunto de la caja del depurador de aire.

AVISO:

Evite que partículas extrañas entren en el subconjunto de la caja del depurador de aire.

3. INSPECCIONE EL SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

OBSERVACIÓN:

Solo es necesario realizar este procedimiento si se volverá a utilizar el subconjunto del elemento del filtro del depurador de aire.

(a) Compruebe si el subconjunto del elemento del filtro del depurador de aire está obstruido o sucio.

(b) Si el subconjunto del elemento del filtro del depurador de aire está sucio o tiene partículas extrañas adheridas, limpie el subconjunto del elemento del filtro del depurador de aire con aire comprimido.

AVISO:

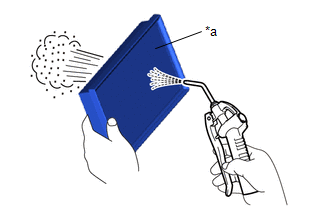

Para limpiar el subconjunto del elemento del filtro del depurador de aire, aplique el aire comprimido del lado descendente de admisión (del lado del conjunto del cuerpo de la mariposa).

Si el subconjunto del elemento del filtro del depurador de aire está todavía muy sucio, incluso después de limpiarlo, sustitúyalo por uno nuevo

*a

Lado descendente de admisión del subconjunto del elemento del filtro del depurador de aire (lado del conjunto del cuerpo de la mariposa)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

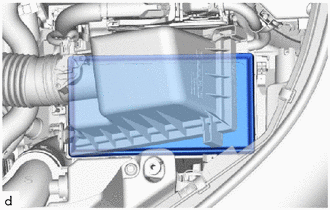

(a) Compruebe que el interior del subconjunto de la caja del depurador de aire no tenga suciedad ni depósitos, y límpielos si están presentes.

(b) Instale el subconjunto del elemento de filtro del depurador de aire en el subconjunto de la caja del depurador de aire.

2. INSTALE EL SUBCONJUNTO DE LA TAPA DEL DEPURADOR DE AIRE

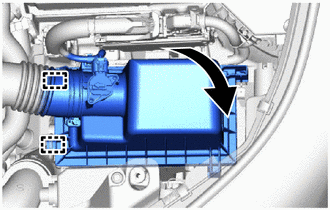

(a) Enganche las 2 guías y conecte el subconjunto de la tapa del depurador de aire junto con el conjunto de la manguera del depurador de aire al subconjunto de la tapa del depurador de aire.

(b) Fije el subconjunto de la tapa del depurador de aire con los 2 ganchos de abrazadera.
