Toyota CH-R Manual de Taller: Filtro Del Aire Acondicionado (fabricados Para Denso)

Toyota CH-R Manual de Taller / Mantenimiento / Filtro Del Aire Acondicionado (fabricados Para Denso)

Componentes

COMPONENTES

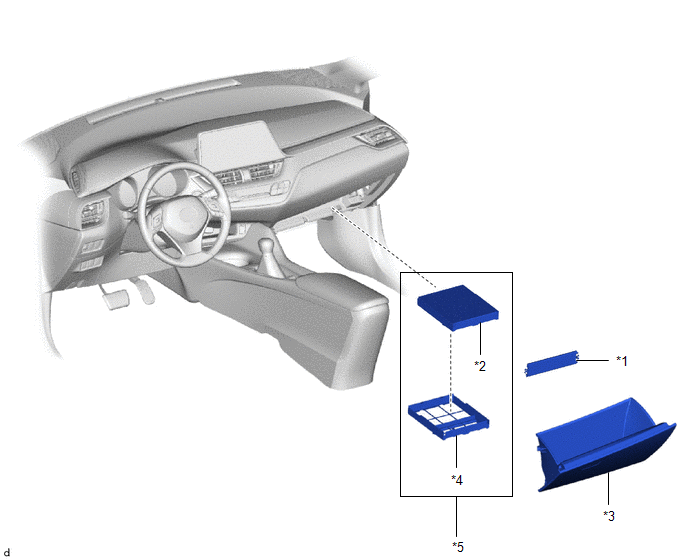

ILUSTRACIÓN

*1

PLACA DE CUBIERTA DEL FILTRO DE AIRE

*2

FILTRO DEL AIRE LIMPIO

*3

CONJUNTO DE LA PUERTA DE LA GUANTERA

*4

PIEZAS DE LA UNIDAD DE REFRIGERACIÓN

*5

SUBCONJUNTO DEL FILTRO DE AIRE

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí

2. EXTRAIGA LA PLACA DE LA TAPA DEL FILTRO DE AIRE

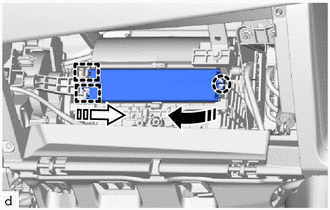

(a) Desenganche la garra y las guías para extraer la placa de cubierta del filtro de aire como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

3. EXTRAIGA EL FILTRO DE AIRE LIMPIO

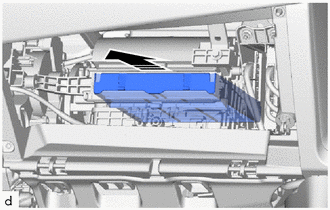

(a) Extraiga el subconjunto del filtro de aire como se muestra en la ilustración.

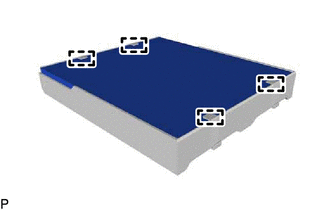

(b) Desenganche las 4 guías y extraiga el filtro de aire limpio de la pieza de la unidad de refrigeración.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL FILTRO DE AIRE LIMPIO

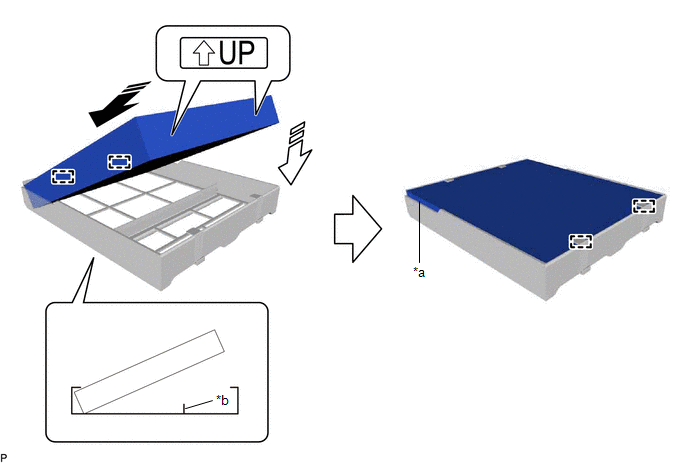

(a) Enganche las guías en el lado de la muesca de las piezas de la unidad de refrigeración y, a continuación, enganche las guías como se muestra en la ilustración para instalar el filtro depurador de aire.

*a

Muesca

*b

Saliente

Instale en esta dirección (1)

Instale en esta dirección (2)

AVISO:

  • Asegúrese de que las marcas "UP" están orientadas en la dirección correcta antes de instalar el filtro de aire limpio.
  • Asegúrese de que no haya holgura entre el filtro depurador de aire de la unidad de refrigeración y el filtro de aire limpio y que no se deforme.

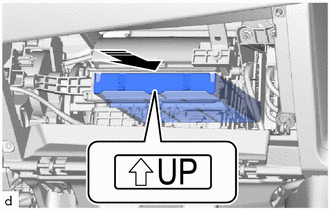

(b) Instale el subconjunto del filtro de aire como se muestra en la ilustración.

AVISO:

Asegúrese de que las marcas "UP" están orientadas en la dirección correcta antes de instalar el subconjunto del filtro de aire.

2. COLOQUE LA PLACA DE LA CUBIERTA DEL FILTRO DE AIRE

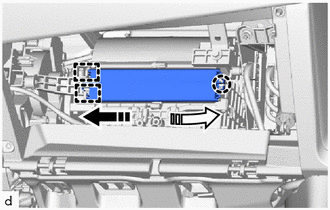

(a) Enganche la garra y las guías como indican las flechas y en el orden indicado en la ilustración para instalar la placa de cubierta del filtro de aire.

Instale en esta dirección (1)

Instale en esta dirección (2)

3. INSTALE EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí
