INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONDENSADOR DE AJUSTE DE RADIO

(a) Con el condensador de ajuste de radio instalado, confirme que no está floja ninguna pieza ni hay otras anomalías.

(b) Mida la resistencia del condensador de ajuste de radio según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - Masa de la carrocería

  • Interruptor de encendido desactivado
  • Tercera luz de freno apagada
  • Desempañador de la luneta apagado

Inferior a 1 Ω

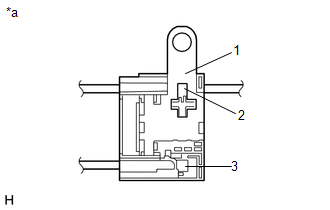

*a

Condensador de ajuste de radio

(c) Extraiga el perno.

(d) Desenganche la abrazadera y desconecte el condensador de ajuste de radio con mazo de cables de la carrocería del vehículo.

(e) Mida la resistencia y tensión del condensador de ajuste de radio según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

  • Interruptor de encendido desactivado
  • Tercera luz de freno apagada
  • Desempañador de la luneta apagado

10 kΩ o superior

1 - 3

10 kΩ o superior

Tensión estándar:

Conexión del tester

Estado

Valor especificado

2 - Masa de la carrocería

  • Interruptor de encendido en posición ON
  • Desempañador de la luneta apagado

Inferior a 1 V

3 - Masa de la carrocería

  • Interruptor de encendido en posición ON
  • Tercera luz de freno apagada

Inferior a 1 V

2 - Masa de la carrocería

  • Interruptor de encendido en posición ON
  • Desempañador de la luneta encendido

11 a 14 V

3 - Masa de la carrocería

  • Interruptor de encendido en posición ON
  • Tercera luz de freno encendida

11 a 14 V

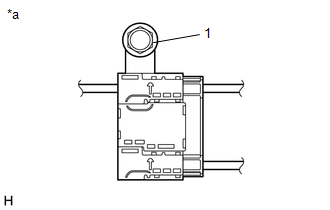

*a

Condensador de ajuste de radio
