Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONDENSADOR DE AJUSTE DE RADIO

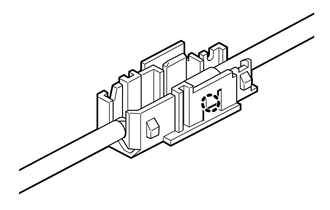

(a) Enganche la garra para instalar una nueva cubierta del terminal en el mazo de cables. AVISO: Asegúrese de sujetar el lado engarzado del terminal al instalar el mazo de cables en la tapa del terminal. Asegúrese de no torcer el cable expuesto al instalar el mazo de cables en la cubierta del terminal. No ejerza demasiada fuerza cuando inserte el mazo de cables en la cubierta del terminal. Si la cubierta del terminal sufrió deformaciones durante la instalación, sustituya el terminal y la cubierta del terminal por otros nuevos.

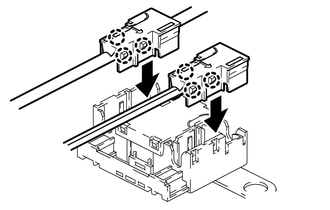

(b) Enganche las 6 garras para instalar las 2 nuevas cubiertas de terminales con mazo de cables en un condensador de ajuste de radio nuevo. AVISO: No ejerza demasiada fuerza cuando inserte las cubiertas del terminal en el condensador. Si la cubierta del terminal sufrió deformaciones durante la instalación, sustituya el terminal, las cubiertas del terminal y el condensador de ajuste de radio por otros nuevos.

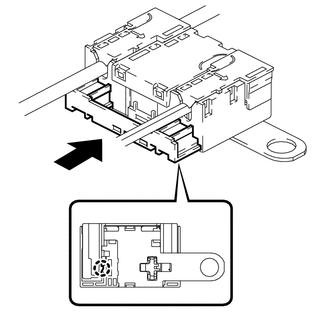

(c) Introduzca la cubierta como se muestra en la ilustración y enganche la garra.

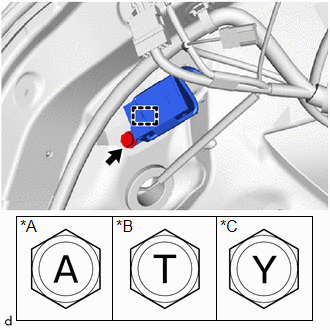

(d) Enganche la abrazadera para instalar provisionalmente el condensador de ajuste de radio con mazo de cables.

*A Para el tipo A *B Para el tipo B *C Para el tipo C

(e) Instale el condensador de fijación de radio con el perno.

Torque:

Para el tipo A :

10.5 N·m {107 kgf·cm, 8 ft·lbf}

Para el tipo B :

10 N·m {102 kgf·cm, 7 ft·lbf}

Para el tipo C :

10 N·m {102 kgf·cm, 7 ft·lbf}

2. COLOQUE EL CONJUNTO DEL PANEL DE LA GUARNICIÓN LATERAL IZQUIERDA DE LA CUBIERTA

Haga clic aquí

3. INSTALE EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

Haga clic aquí

4. INSTALE LA TAPA TRASERA DE LA GUARNICIÓN DE LA CUBIERTA

Haga clic aquí

5. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO (sin airbag lateral del asiento trasero)

Haga clic aquí

6. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO (con airbag lateral del asiento trasero)

Haga clic aquí

7. INSTALE LA CUBIERTA IZQUIERDA DEL MONTANTE TRASERO (con airbag lateral del asiento trasero)

Haga clic aquí

8. COLOQUE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO IZQUIERDO

Haga clic aquí

9. CONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

10. INSTALE EL ESTRIBO IZQUIERDO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)

Haga clic aquí

11. INSTALE EL ESTRIBO IZQUIERDO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

Haga clic aquí

12. INSTALE EL CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANQUETA

Haga clic aquí

13. INSTALE LA CAJA IZQUIERDA DEL PISO DE LA CUBIERTA

Haga clic aquí

14. INSTALE LA CAJA DERECHA DEL PISO DE LA CUBIERTA

Haga clic aquí

15. INSTALE EL COJÍN DE LA RUEDA DE REPUESTO

Haga clic aquí

16. COLOQUE EL CONJUNTO DEL TABLERO DE LA CUBIERTA

Haga clic aquí

17. INSTALE EL CONJUNTO DE LA CUBIERTA (con cubierta)

Haga clic aquí

18. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE (con guarnición de la bandeja para equipaje)

Haga clic aquí
