EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE (con guarnición de la bandeja para equipaje)
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA CUBIERTA (con cubierta)
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL TABLERO DE CUBIERTA
Haga clic aquí
4. EXTRAIGA EL COJÍN DE LA RUEDA DE REPUESTO
Haga clic aquí
5. EXTRAIGA LA CAJA IZQUIERDA DEL PISO DE LA CUBIERTA
Haga clic aquí
6. EXTRAIGA LA CAJA DERECHA DEL PISO DE LA CUBIERTA
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO TIPO BANQUETA
Haga clic aquí
8. EXTRAIGA EL ESTRIBO IZQUIERDO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)
Haga clic aquí
9. EXTRAIGA EL ESTRIBO IZQUIERDO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)
Haga clic aquí
10. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
Haga clic aquí
11. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO IZQUIERDO
Haga clic aquí
12. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO (sin airbag lateral del asiento trasero)
Haga clic aquí
13. EXTRAIGA LA CUBIERTA IZQUIERDA DEL MONTANTE TRASERO (con airbag lateral del asiento trasero)
Haga clic aquí
14. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO (con airbag lateral del asiento trasero)
Haga clic aquí
15. EXTRAIGA LA TAPA TRASERA DE LA GUARNICIÓN DE LA CUBIERTA
Haga clic aquí
16. EXTRAIGA EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1
Haga clic aquí
17. EXTRAIGA EL CONJUNTO DEL PANEL DE LA GUARNICIÓN LATERAL IZQUIERDA DE LA CUBIERTA
Haga clic aquí
18. EXTRAIGA EL CONDENSADOR DE AJUSTE DE RADIO
AVISO:
Cuando se extrae la cubierta del terminal, el condensador de ajuste de radio debe sustituirse, ya que la cubierta del terminal y el condensador de ajuste de radio se suministran como un solo conjunto.

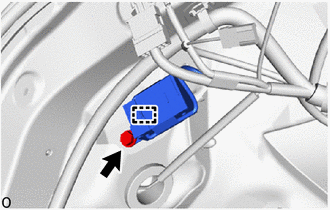

(a) Extraiga el perno. |
|
(b) Con ayuda de un extractor de clips, desenganche la abrazadera para desconectar el condensador de ajuste de radio con mazo de cables de la carrocería del vehículo.
(c) Desenganche la garra para extraer la cubierta, tal como se muestra en la ilustración. |
|

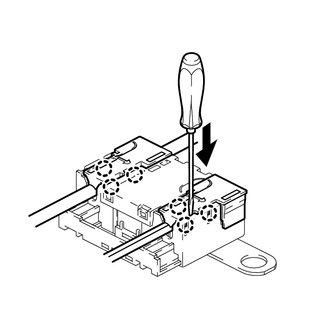

(d) Con un destornillador, desenganche las 6 garras para extraer las 2 cubiertas de terminales con mazo de cables del condensador de ajuste de radio. |
|

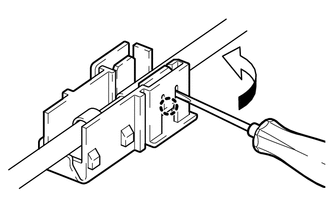

(e) Con un destornillador doble, doble hacia atrás y rompa la garra como se muestra en la ilustración. |
|

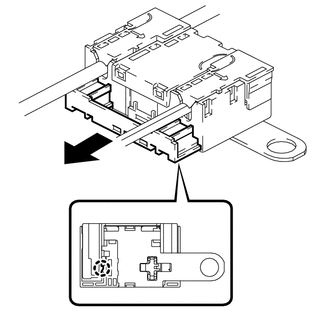

(f) Extraiga la cubierta del terminal del mazo de cables.
AVISO:
