COMPONENTES

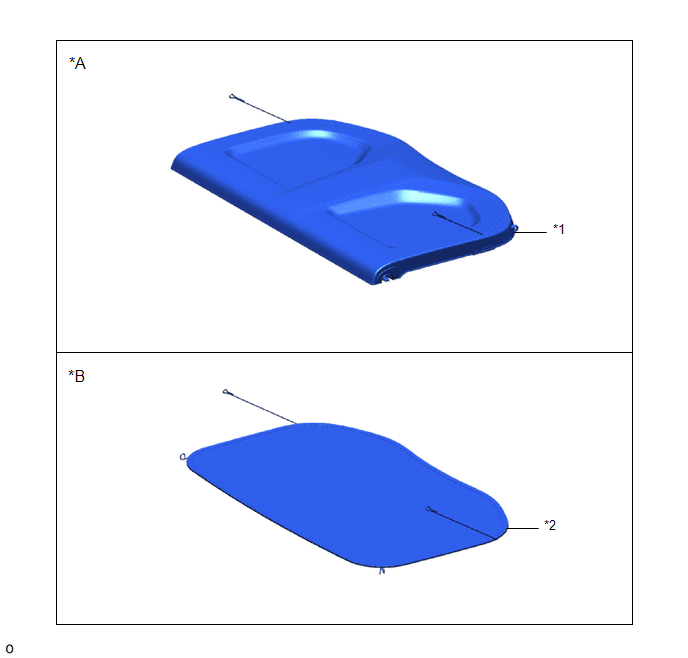

ILUSTRACIÓN
*A |
Con reajuste de la bandeja de equipajes |
*B |
Con cubierta |
*1 |
CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE |
*2 |
CONJUNTO DE LA CUBIERTA |

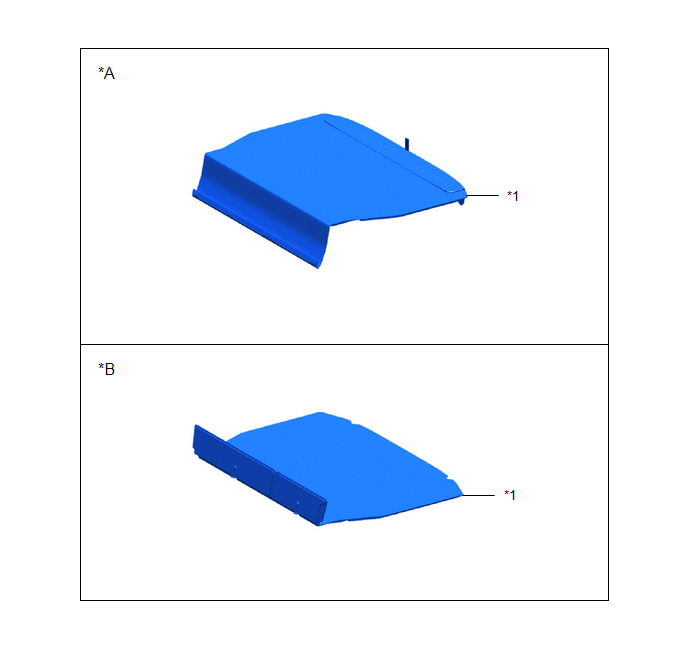

ILUSTRACIÓN
*A |
Para el tipo A |
*B |
Para el tipo B |
*1 |
CONJUNTO DEL TABLERO DE LA CUBIERTA |
- |
- |

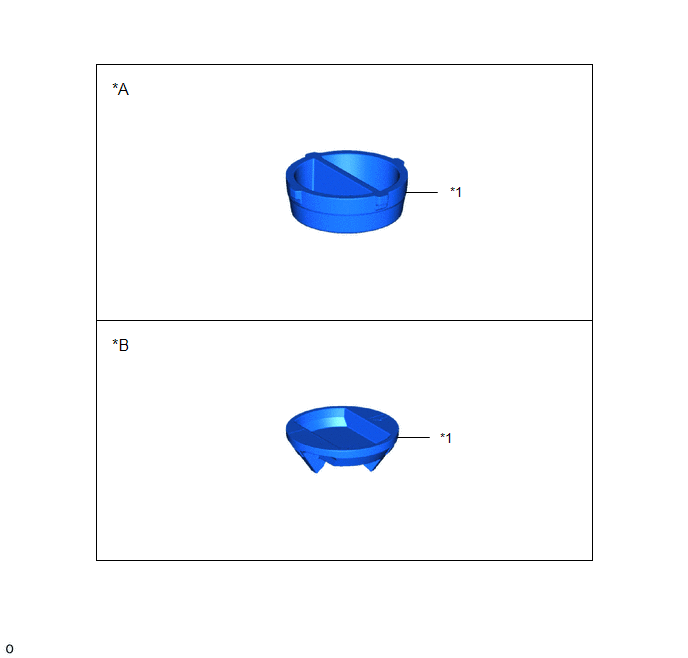

ILUSTRACIÓN
*A |
Para el tipo A |
*B |
Para el tipo B |
*1 |
COJÍN DE LA RUEDA DE REPUESTO |
- |
- |

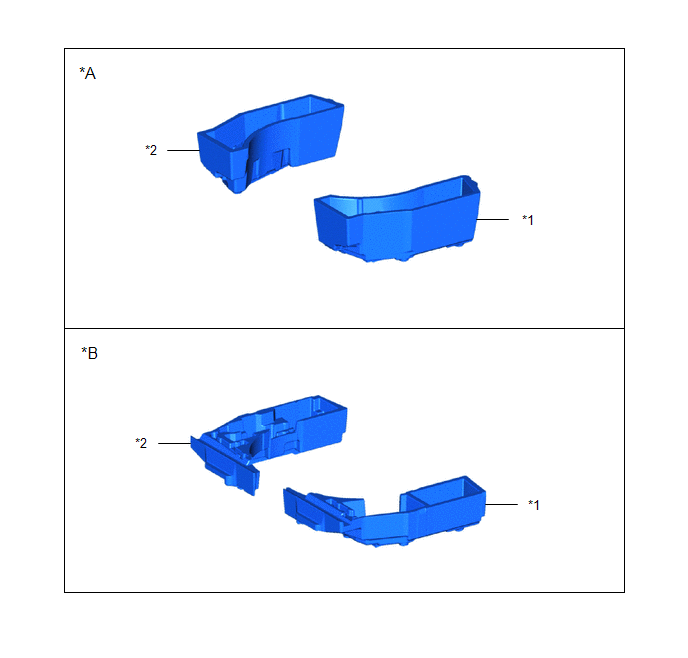

ILUSTRACIÓN
*A |
Para el tipo A |
*B |
Para el tipo B |
*1 |
CAJA IZQUIERDA DEL PISO DE LA CUBIERTA |
*2 |
CAJA DERECHA DEL PISO DE LA CUBIERTA |

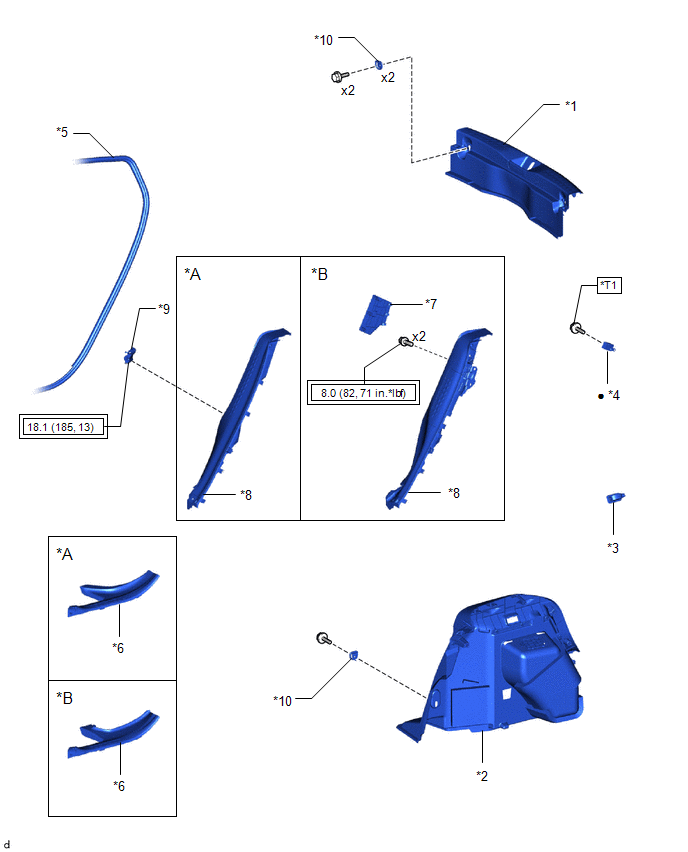

ILUSTRACIÓN
*A |
Sin airbag lateral del asiento trasero |
*B |
Con airbag lateral del asiento trasero |
*1 |
TAPA TRASERA DE LA GUARNICIÓN DE LA CUBIERTA |
*2 |
CONJUNTO DEL PANEL DE LA GUARNICIÓN LATERAL IZQUIERDA DE LA CUBIERTA |
*3 |
CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1 |
*4 |
CONDENSADOR DE AJUSTE DE RADIO |
*5 |
BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
*6 |
ESTRIBO DE LA PUERTA TRASERA IZQUIERDA |
*7 |
CUBIERTA DEL MONTANTE TRASERO IZQUIERDO |
*8 |
EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO |
*9 |
SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO IZQUIERDO |
*10 |
PERCUTOR DE LA BANDA DE RETENCIÓN DE EQUIPAJE |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
- |
- |
*T1 |
Para el tipo A: 10.5 N*m (107 kgf*cm, 8 lbf*pi.) Para el tipo B: 10 N*m (102 kgf*cm, 7 lbf*pi.) Para el tipo C: 10 N*m (102 kgf*cm, 7 lbf*pi.) |
- |
- |
