Toyota CH-R Manual de Taller: Instalación
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO

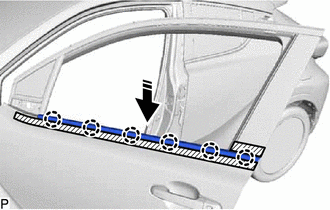

1. INSTALE EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA
.png) |
Coloque en este sentido |
(a) Enganche las garras para instalar el conjunto de la moldura del cinturón de seguridad de las puertas delanteras como se muestra en la ilustración.
(b) Quite la cinta aislante.
2. INSTALE EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA
Haga clic aquí .gif)
3. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aquí
4. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR
Haga clic aquí
5. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
6. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO
Haga clic aquí
7. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO
Haga clic aquí
Extracción
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración,
inicialización o registro) que deben realizarse después de que se ...
