DATOS DE IMAGEN FIJA

DESCRIPCIÓN

El ECM registra información sobre las condiciones de conducción y el estado del vehículo como datos de imagen fija en el momento de memorizar un DTC. Cuando se realiza la localización de averías, los datos de imagen fija pueden ser útiles para determinar si el vehículo estaba en movimiento o parado, si el motor estaba caliente o no, si la relación aire/combustible era pobre o rica, así como otros datos registrados en el momento en que se produjo la anomalía.

OBSERVACIÓN:

Si es imposible reproducir los síntomas aunque se almacene un DTC, verifique los datos de imagen fija.

DATOS DE IMAGEN FIJA PENDIENTES

OBSERVACIÓN:

Los datos de imagen fija pendientes se memorizan cuando se detecta por primera vez un DTC de 2 ciclos durante el primer ciclo.

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Powertrain / Engine and ECT / Trouble Codes.

Powertrain > Engine and ECT > Trouble Codes

(e) Seleccione un DTC para ver sus datos de imagen fija pendientes.

OBSERVACIÓN:

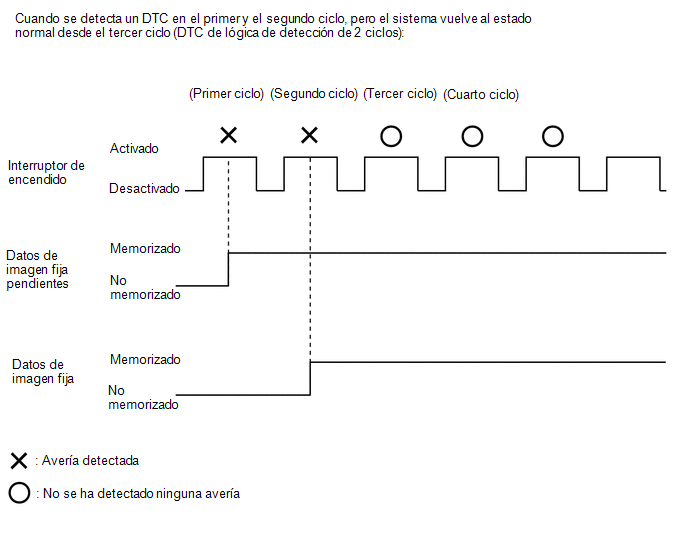

  • Los datos de imagen fija pendientes se borran cuando se detecta una de las situaciones siguientes:
    • Los DTC se borran con el Techstream.
    • Se desconecta el cable del terminal negativo (-) de la batería.
    • Se han llevado a cabo 40 ciclos con el motor caliente después de que todo vuelva a la normalidad. (los datos de imagen fija pendientes no se borrarán con solo restablecer el estado normal del sistema).

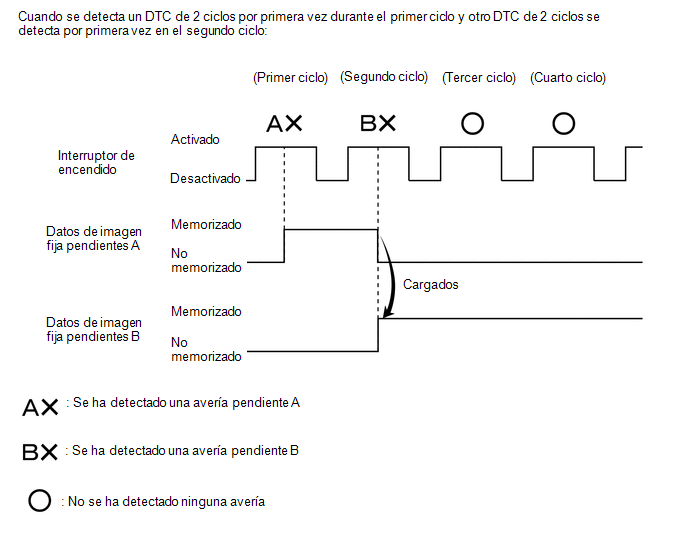

  • Una vez memorizados los datos de imagen fija pendientes iniciales, si se detecta un DTC de 2 ciclos durante el primer ciclo y se vuelven a registrar datos de imagen fija pendientes, los datos de imagen fija anteriores se sustituirán por los datos nuevos del DTC detectado en el siguiente ciclo.

LISTA DE LOS DATOS DE IMAGEN FIJA

Powertrain > Engine and ECT

Pantalla del tester

Battery Voltage

Alternator Output Duty

Alt Vol - Non Active Test

Alt Vol - Active Test

    ComprobaciÓn/borrado De Dtc
    COMPROBACIÓN/BORRADO DE DTC REVISE EL DTC (a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes men ...

    Lista De Datos / Prueba Activa
    LISTA DE DATOS / PRUEBA ACTIVA LISTA DE DATOS OBSERVACIÓN: La utilización del Techstream para leer la lista de datos permite leer los valores o los estados de los interruptores, los sensores, l ...
