Toyota CH-R Manual de Taller: Componentes

COMPONENTES

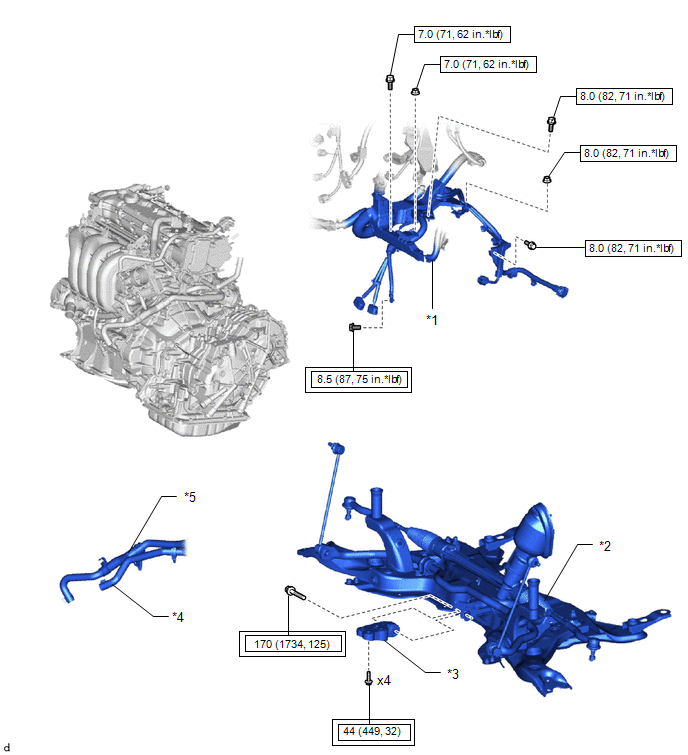

ILUSTRACIÓN

*1

CABLE DEL MOTOR

*2

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*3

VÁSTAGO DE CONTROL DE MOVIMIENTO DEL MOTOR N° 2

*4

MANGUERA DE DERIVACIÓN DE AGUA N° 3

*5

MANGUERA DE DERIVACIÓN DE AGUA N° 5

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

-

-

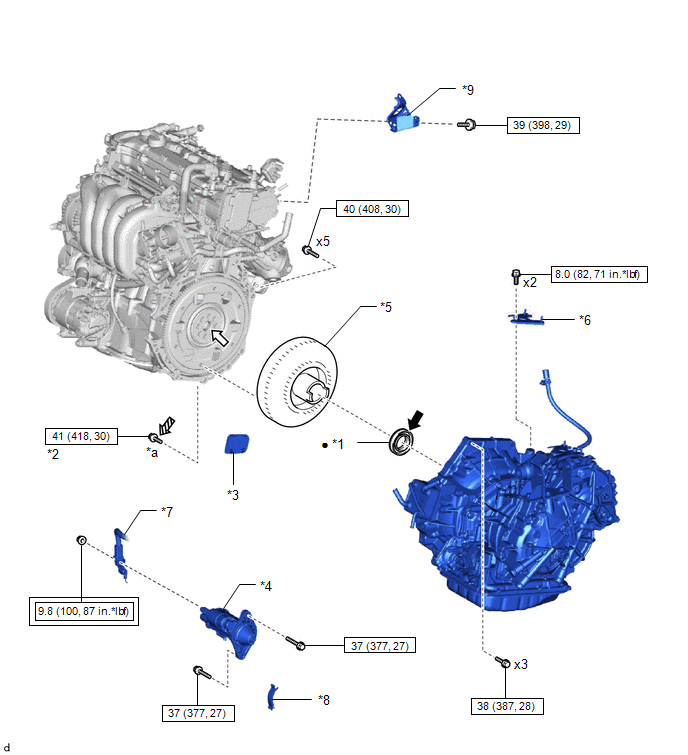

ILUSTRACIÓN

*1

SELLO DE ACEITE DE TIPO T DE LA BOMBA DE ACEITE DE LA CVT

*2

PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA

*3

CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE

*4

CONJUNTO DEL MOTOR DE ARRANQUE

*5

CONJUNTO DE CONVERTIDOR DE PAR

*6

SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*7

MAZO DE CABLES

*8

CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

*9

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

-

-

*a

COLOR NEGRO: x 1

COLOR PLATA: x 5

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Grasa para ranuras de embrague

Adhesivo 1324

Pieza prerrecubierta

-

-

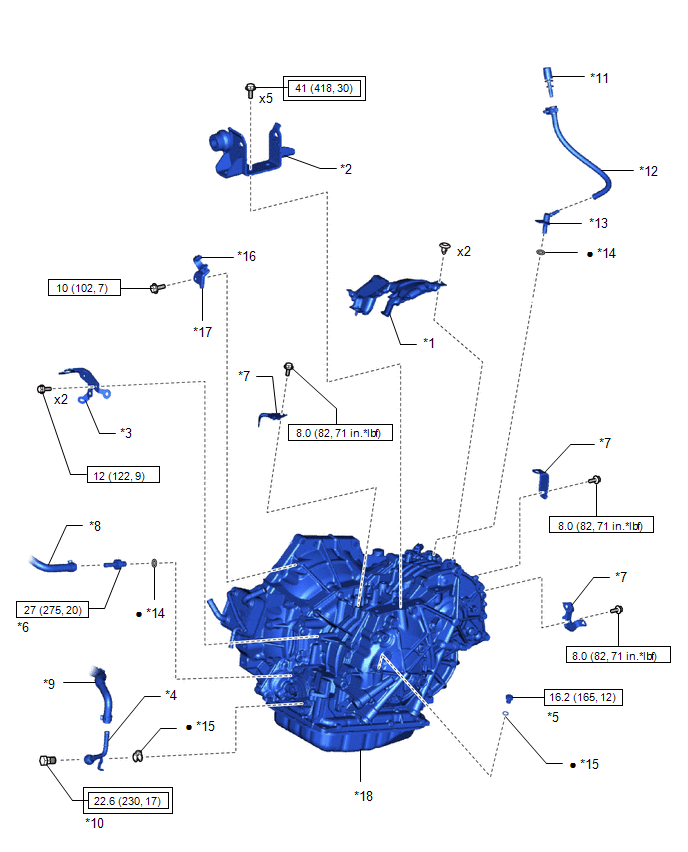

ILUSTRACIÓN

*1

CUBIERTA DEL CÁRTER DE LA TRANSMISIÓN AUTOMÁTICA

*2

SOPORTE DE MONTAJE TRANSVERSAL DEL MOTOR

*3

SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN N° 1

*4

SUBCONJUNTO DEL TUBO ACODADO DEL ENFRIADOR DE ACEITE

*5

TAPÓN ROSCADO RECTO

*6

CONECTOR DEL TUBO

*7

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*8

MANGUERA DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN N° 1

*9

MANGUERA DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN N° 2

*10

PERNO DE UNIÓN

*11

TAPÓN DEL RESPIRADERO N° 1 (CVT)

*12

MANGUERA DEL TAPÓN DEL RESPIRADERO

*13

TAPÓN DEL RESPIRADERO N° 2 (CVT)

*14

JUNTA TÓRICA

*15

JUNTA

*16

ABRAZADERA DE LA MANGUERA DE DERIVACIÓN DE AGUA

*17

SOPORTE DE LA ABRAZADERA DE LA MANGUERA DE AGUA

*18

CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

-

-
