Toyota CH-R Manual de Taller: Componentes

COMPONENTES

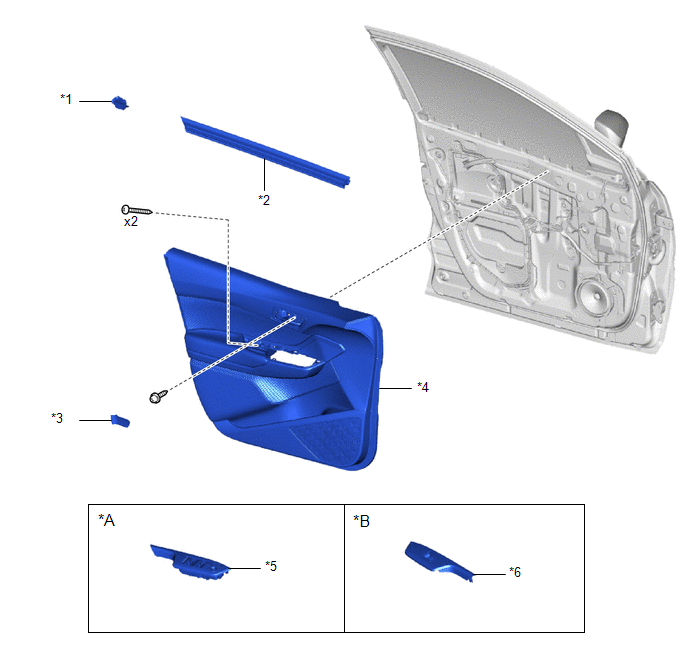

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

*2

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA

*3

OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

*4

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

*5

CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO

*6

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO

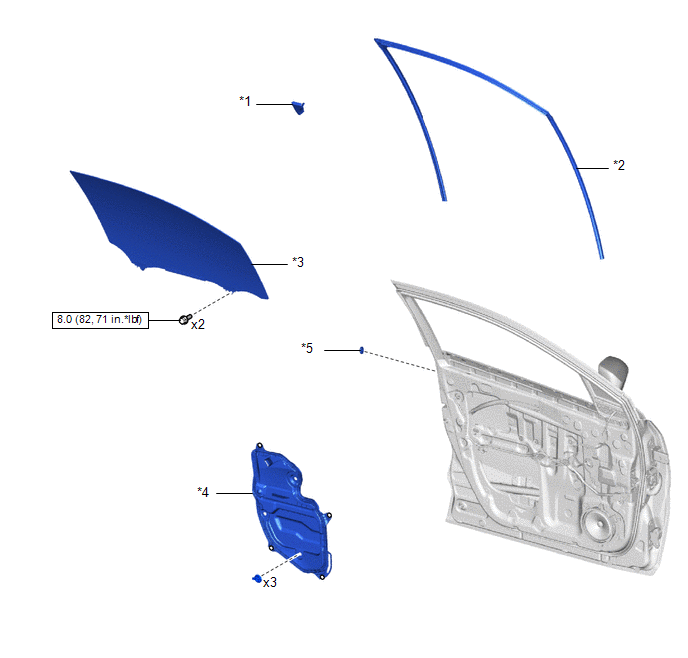

ILUSTRACIÓN

*1

EMBELLECEDOR SUPERIOR DEL MARCO DE LA PUERTA

*2

CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

*3

SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

*4

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

*5

TAPÓN DEL ORIFICIO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

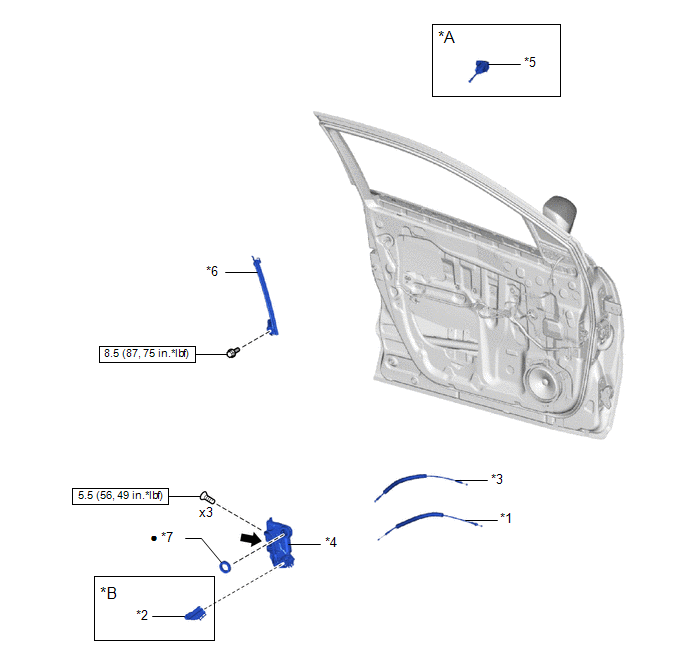

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Sin sistema de doble cierre

*1

CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

*2

SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA DELANTERA

*3

CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

*5

TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*6

SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

*7

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-
