Toyota CH-R Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO IZQUIERDO

(a) Fabricados por TMC:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    A-4 - A-5

    Temperatura de la calefacción del asiento de 20°C (68°F)

    2.36 a 2.42 kΩ

    B-1 - B-2

    4.46 a 5.34 Ω

    A-2 - A-6 - B-2

    Siempre

    Inferior a 1 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del cojín del asiento delantero izquierdo.

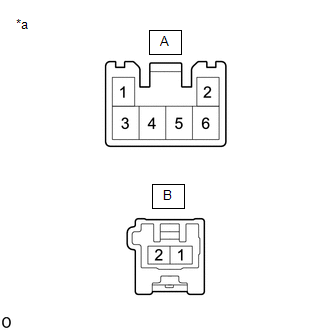

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero izquierdo)

(b) Fabricados por TMMT:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    A-4 - A-5

    Temperatura de la calefacción del asiento de 25°C (77°F)

    4.93 a 5.07 kΩ

    B-1 - B-2

    Temperatura de la calefacción del asiento de 20°C (68°F)

    2.99 a 3.59 Ω

    A-2 - A-6 - B-2

    Siempre

    Inferior a 1 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del cojín del asiento delantero izquierdo.

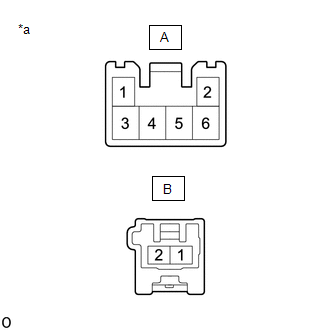

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero izquierdo)

2. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO DERECHO

(a) Fabricados por TMC:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    A-4 - A-5

    Temperatura de la calefacción del asiento de 20°C (68°F)

    2.36 a 2.42 kΩ

    B-1 - B-2

    4.46 a 5.34 Ω

    A-2 - A-6 - B-2

    Siempre

    Inferior a 1 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del cojín del asiento delantero derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero derecho)

(b) Fabricados por TMMT:

(1) Verifique la resistencia.

  1. Mida la resistencia según los valores de la siguiente tabla.

    Resistencia estándar:

    Conexión del tester

    Estado

    Valor especificado

    A-4 - A-5

    Temperatura de la calefacción del asiento de 25°C (77°F)

    4.93 a 5.07 kΩ

    B-1 - B-2

    Temperatura de la calefacción del asiento de 20°C (68°F)

    2.99 a 3.59 Ω

    A-2 - A-6 - B-2

    Siempre

    Inferior a 1 Ω

    Si el resultado no es el especificado, sustituya el conjunto de la calefacción del cojín del asiento delantero derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero derecho)
