TERMINALES DE LA ECU

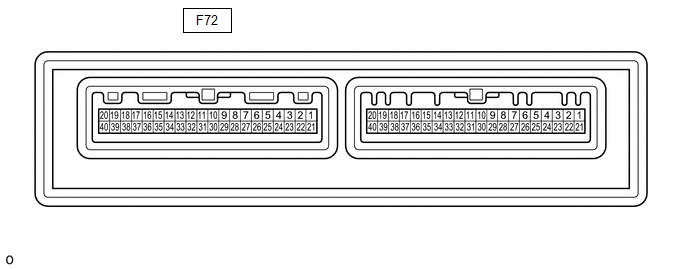

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (fabricados por TMMT)

(a) Desconecte el conector del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F72-5 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación del IG	Interruptor de encendido en posición ON	11 a 14 V
F72-5 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación del IG	Interruptor de encendido desactivado	Inferior a 1 V
F72-29 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
F72-1 (B) - Masa de la carrocería	V - Masa de la carrocería	Alimentación de la batería	Siempre	11 a 14 V

(d) Compruebe si se generan pulsos en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F72-3 (LIN1) - Masa de la carrocería	L - Masa de la carrocería	Señal del interruptor de la calefacción de los asientos	Interruptor de encendido en posición ON	Generación de impulsos

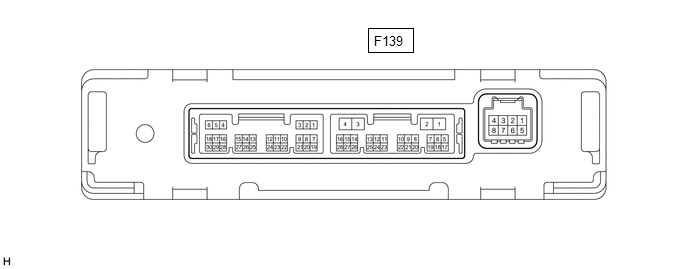

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (fabricados para TMC)

(a) Desconecte el conector del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F139-2 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación del IG	Interruptor de encendido en posición ON	11 a 14 V
F139-2 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación del IG	Interruptor de encendido desactivado	Inferior a 1 V
F139-4 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
F139-1 (B) - Masa de la carrocería	V - Masa de la carrocería	Alimentación de la batería	Siempre	11 a 14 V

(d) Compruebe si se generan pulsos en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F139-14 (LIN1) - Masa de la carrocería	BE - Masa de la carrocería	Señal del interruptor de la calefacción de los asientos	Interruptor de encendido en posición ON	Generación de impulsos

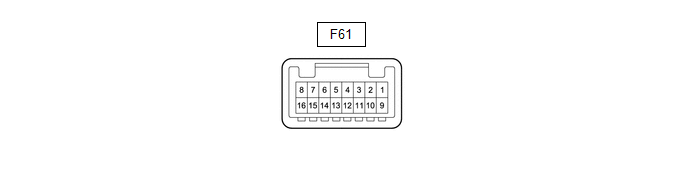

INSPECCIONE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Desconecte el conector del conjunto del sistema de control del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F61-16 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
F61-10 (IG+) - F61-16 (GND)	BE - W-B	Fuente de alimentación del IG	Interruptor de encendido en posición ON	11 a 14 V
F61-10 (IG+) - F61-16 (GND)	BE - W-B	Fuente de alimentación del IG	Interruptor de encendido desactivado	Inferior a 1 V

(d) Mida la tensión según los valores de la siguiente tabla.

(e) Compruebe si se generan pulsos en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F61-2 (LIN1) - F61-16 (GND)	L - W-B	Señal del interruptor de la calefacción de los asientos	Interruptor de encendido en posición ON	Generación de impulsos
F61-4 (RV) - F61-16 (GND)	SB - W-B	Señal de volumen del interruptor de la calefacción de los asientos	Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del pasajero delantero) desactivado	Inferior a 0.6 V
			Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del pasajero delantero) en posición HI	3.9 a 5.5 V
			Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del pasajero delantero) en posición MID	3.4 a 4.7 V
			Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del pasajero delantero) en posición LO	2.5 a 3.5 V
F61-11 (SW) - F61-16 (GND)	R - W-B	Señal de volumen del interruptor de la calefacción de los asientos	Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del pasajero delantero) desactivado	Inferior a 1 V
F61-11 (SW) - F61-16 (GND)	R - W-B		Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del pasajero delantero) activado	11 a 14 V
F61-6 (RV) - F61-16 (GND)	LG - W-B	Señal de volumen del interruptor de la calefacción de los asientos	Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del conductor) desactivado	Inferior a 0.6 V
			Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del conductor) en posición HI	3.9 a 5.5 V
			Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del conductor) en posición MID	3.4 a 4.7 V
			Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del conductor) en posición LO	2.5 a 3.5 V
F61-12 (SW) - F61-16 (GND)	P - W-B	Señal de volumen del interruptor de la calefacción de los asientos	Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del conductor) desactivado	Inferior a 1 V
F61-12 (SW) - F61-16 (GND)	P - W-B		Interruptor de encendido en posición ON, interruptor de la calefacción de los asientos (para el lado del conductor) activado	11 a 14 V

Tabla De SÍntomas De Problemas

TABLA DE SÍNTOMAS DE PROBLEMAS AVISO: Si la tensión de la batería es baja, es posible que el sistema de calefacción de los asientos no funcione. Consulte la lista de datos para el sistema de s ...

Se perdió la comunicación con el LIN del interruptor de ajuste de temperatura del asiento delantero (B14B5)

DESCRIPCIÓN El interruptor de la calefacción de los asientos (conjunto del sistema de control del aire acondicionado) se comunica con el conjunto del amplificador del aire acondicionado a trav� ...
