Toyota CH-R Manual de Taller / Asientos / Conjunto Del Asiento Trasero / Componentes

COMPONENTES

ILUSTRACIÓN

*A

Para el lado izquierdo

*B

Para el lado derecho

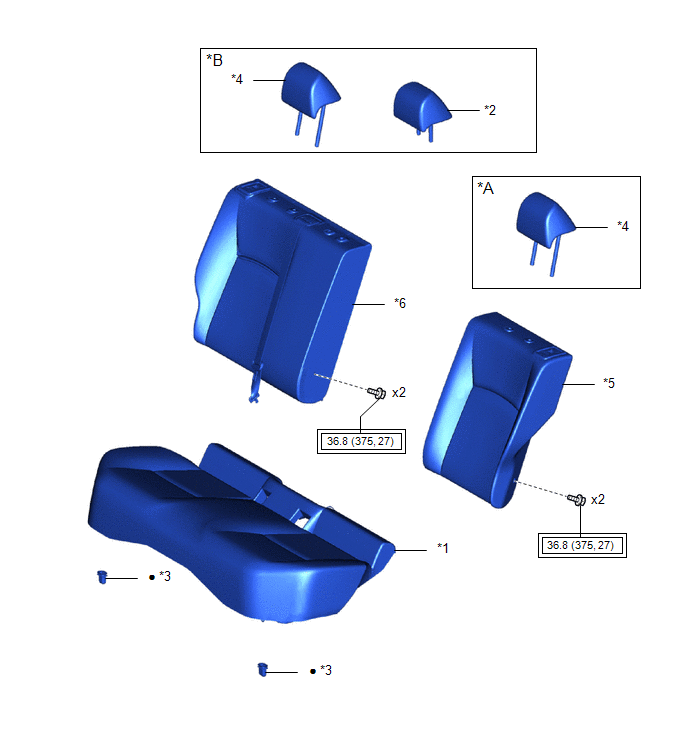

*1

CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS TIPO BANCO

*2

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*3

GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

*4

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO

*5

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*6

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable

ILUSTRACIÓN

*A

Para el lado derecho

*B

Sin sistema de clasificación de ocupantes

*C

Con sistema de clasificación de ocupantes

-

-

*1

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

*2

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*3

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO

*4

CUBIERTA DEL ORIFICIO DEL CINTURÓN DE HOMBRO DE LOS ASIENTOS TRASEROS

*5

SUBCONJUNTO DEL TABLERO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*6

CONJUNTO DEL DISPOSITIVO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*7

BISEL DE CONTROL DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*8

TAPA DE LA CUBIERTA DEL ANCLAJE DEL CINTURÓN DE SEGURIDAD

*9

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL

*10

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*11

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*12

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable

ILUSTRACIÓN

*A

Para el lado izquierdo

*B

Sin sistema de clasificación de ocupantes

*C

Con sistema de clasificación de ocupantes

-

-

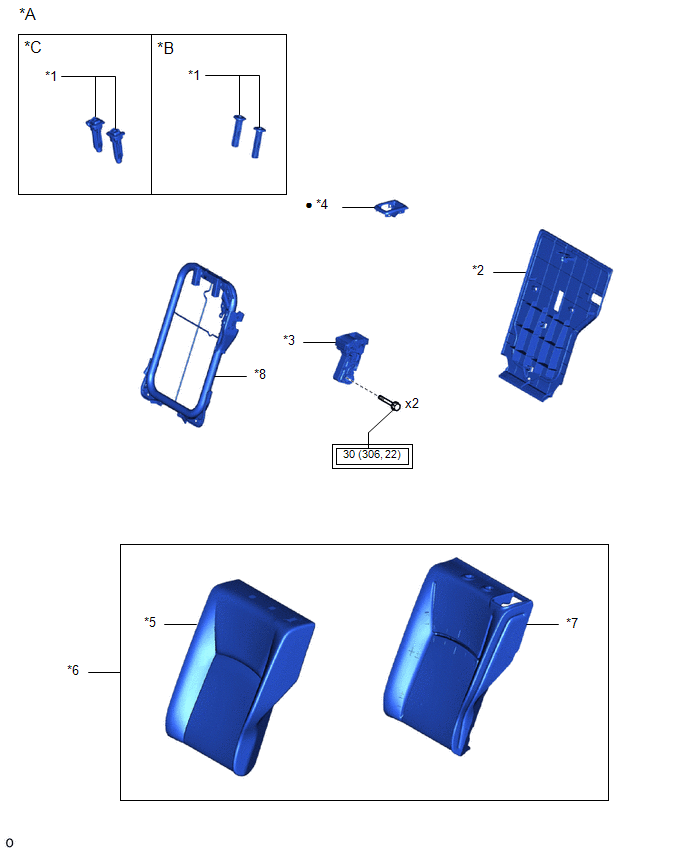

*1

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO

*2

SUBCONJUNTO DEL TABLERO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*3

CONJUNTO DEL DISPOSITIVO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*4

BISEL DE CONTROL DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*5

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL

*6

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*7

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO DE TIPO INDIVIDUAL

*8

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable

ILUSTRACIÓN

*A

Con sistema de clasificación de ocupantes

-

-

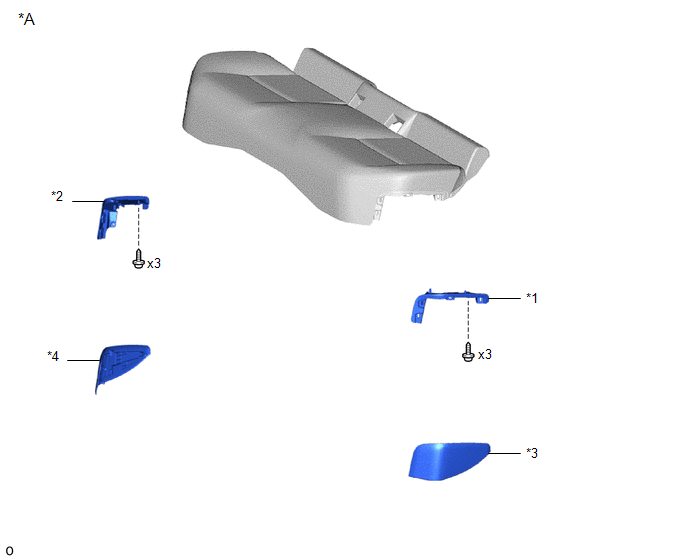

*1

BISEL DE LA CUBIERTA DEL ASIENTO TRASERO N° 2

*2

BISEL DE LA CUBIERTA DEL ASIENTO TRASERO N° 1

*3

PANEL DEL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

*4

PANEL DEL ESTRIBO DE LA PUERTA TRASERA DERECHA

ILUSTRACIÓN

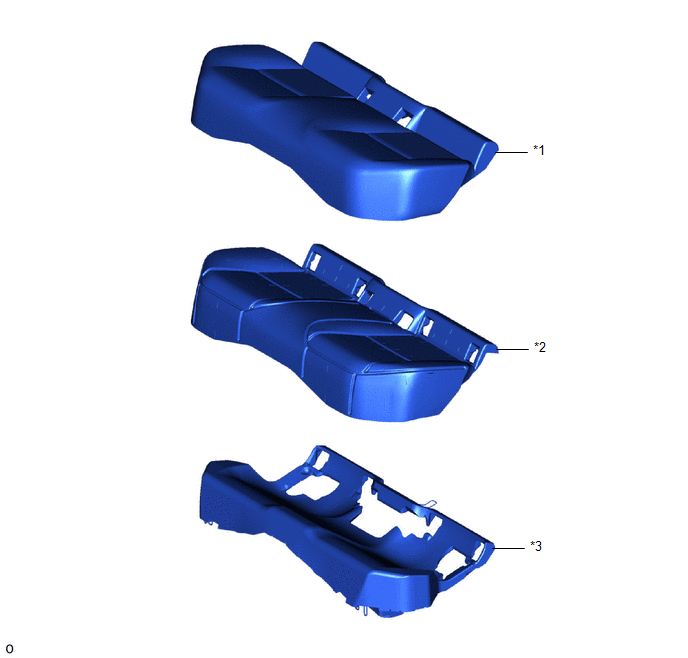

*1

FUNDA DEL COJÍN DEL ASIENTO TRASERO DE TIPO BANCO

*2

SUBCONJUNTO DE LA ALMOHADILLA DEL COJÍN DEL ASIENTO TRASERO N° 1

*3

ALMOHADILLA DEL COJÍN DEL ASIENTO TRASERO

-

-
    Conjunto Del Asiento Trasero
    ...

    ExtracciÓn
