DESCRIPCIÓN

El circuito del sensor de colisión lateral izquierdo (bus 1) está formado por el conjunto del sensor del airbag, el sensor del airbag lateral de la puerta izquierda, el sensor del airbag lateral izquierdo n° 1 y el sensor del airbag lateral izquierdo n° 2.

El sensor del airbag lateral izquierdo de la puerta, el sensor del airbag lateral trasero izquierdo n° 1 y el sensor del airbag lateral izquierdo n° 2 detectan los impactos que recibe el vehículo y envían señales al conjunto del sensor del airbag para determinar si el airbag y el pretensor deben desplegarse.

El DTC B1625/22 se memoriza cuando se detecta una avería en el sensor del airbag lateral izquierdo n° 1.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1625/22

Avería en el circuito del sensor del airbag lateral izquierdo

Se cumple alguna de las siguientes condiciones:

  • Avería en el sensor del airbag lateral izquierdo n° 1
  • Avería en el conjunto del sensor del airbag
  • Sensor del airbag lateral izquierdo n° 1
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

Condiciones de detección del DTC:


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Avería en el sensor del airbag lateral izquierdo n° 1

-

Avería en el conjunto del sensor del airbag

-

Momento de la detección

-

-

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

DIAGRAMA DE CONEXIONES

Haga clic aquí

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SENSOR DEL AIRBAG LATERAL IZQUIERDO N° 1

(a) Apague el interruptor de encendido.

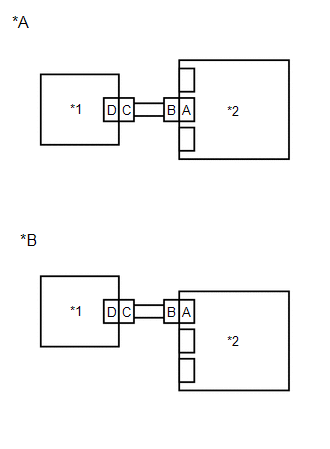

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag lateral derecho n° 1

*2

Conjunto del sensor del airbag

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Intercambie el sensor izquierdo n° 1 del airbag lateral con el derecho y conecte los conectores.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(f) Apague el interruptor de encendido.

(g) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(h) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1620/21 y B1625/22, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

Se emite el DTC B1625/22.

A

Se emite el DTC B1620/21.

B

No se emiten los DTC B1620/21 y B1625/22.

C

(i) Apague el interruptor de encendido.

(j) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(k) Vuelva a colocar los sensores n° 1 de los airbags laterales izquierdo y derecho en la posición original y conecte los conectores.

A

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

B

SUSTITUYA EL SENSOR DEL AIRBAG LATERAL IZQUIERDO N° 1

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
