DESCRIPCIÓN

El circuito del sensor del airbag delantero izquierdo está formado por el conjunto del sensor del airbag y el sensor del airbag delantero izquierdo.

El sensor del airbag delantero izquierdo detecta los impactos contra el vehículo y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar los airbags y los pretensores.

Estos DTC se memorizan cuando se detecta una avería en el circuito del sensor del airbag delantero izquierdo.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1617/84

Pérdida de comunicación con el sensor del airbag delantero izquierdo

Se cumple alguna de las siguientes condiciones:

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea del circuito del sensor del airbag delantero izquierdo.
  • El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor del airbag delantero izquierdo.
  • El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor del airbag delantero izquierdo.
  • El conjunto del sensor del airbag detecta un circuito abierto en el circuito del sensor del airbag delantero izquierdo.
  • Avería en el sensor del airbag delantero izquierdo
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Cable principal del compartimiento del motor
  • Sensor del airbag delantero izquierdo
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

B1618/84

Inicialización incompleta del sensor del airbag delantero izquierdo

Se cumple alguna de las siguientes condiciones:

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea del circuito del sensor del airbag delantero izquierdo.
  • El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor del airbag delantero izquierdo.
  • El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor del airbag delantero izquierdo.
  • El conjunto del sensor del airbag detecta un circuito abierto en el circuito del sensor del airbag delantero izquierdo.
  • Avería en el sensor del airbag delantero izquierdo
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Cable principal del compartimiento del motor
  • Sensor del airbag delantero izquierdo
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

Condiciones de detección del DTC (B1617/84):


Estado del vehículo

Modelo 1

Modelo 2

Modelo 3

Modelo 4

Modelo 5

Modelo 6

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

El conjunto del sensor del airbag detecta un cortocircuito en la línea del circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

El conjunto del sensor del airbag detecta un circuito abierto en el circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

Avería en el sensor del airbag delantero izquierdo

-

-

-

-

-

Avería en el conjunto del sensor del airbag

-

-

-

-

-

Momento de la detección

-

-

-

-

-

-

Número de ciclos

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

Condiciones de detección del DTC (B1618/84):


Estado del vehículo

Modelo 1

Modelo 2

Modelo 3

Modelo 4

Modelo 5

Modelo 6

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

El conjunto del sensor del airbag detecta un cortocircuito en la línea del circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

El conjunto del sensor del airbag detecta un circuito abierto en el circuito del sensor del airbag delantero izquierdo

-

-

-

-

-

Avería en el sensor del airbag delantero izquierdo

-

-

-

-

-

Avería en el conjunto del sensor del airbag

-

-

-

-

-

Momento de la detección

-

-

-

-

-

-

Número de ciclos

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag y al sensor del airbag delantero izquierdo. Compruebe también si los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos están bien conectados.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag y del sensor del airbag delantero izquierdo. Desconecte también los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos.

(e) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL MAZO DE CABLES

OK

2.

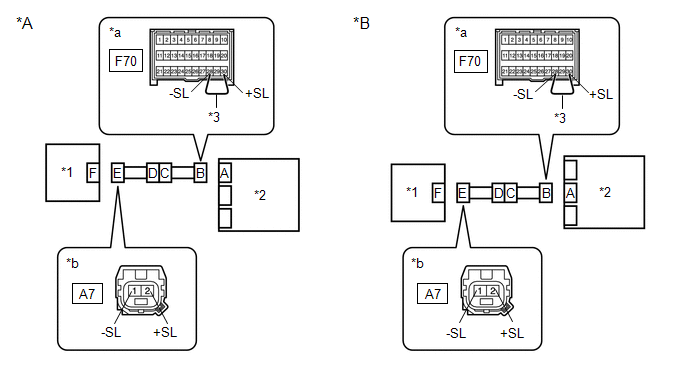

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (ABIERTO)

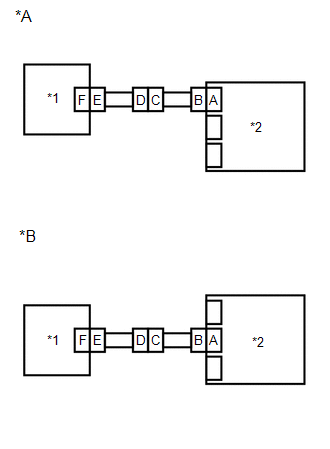

(a) Conecte los conectores que unen el cable principal del compartimiento del motor y el cable del panel de instrumentos.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable de servicio

-

-

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero izquierdo)

(b) Utilice un cable de servicio para conectar los terminales 30 (+SL) y 28 (-SL) del conector B.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A7-2 (+SL) - A7-1 (-SL)

Siempre

Inferior a 1 Ω

MAL

IR AL PUNTO 10

OK

3.

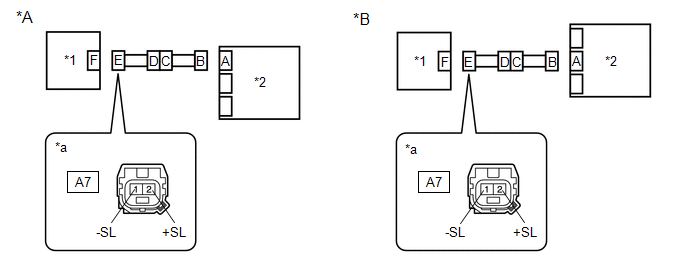

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (CORTOCIRCUITO)

(a) Desconecte el cable de servicio del conector B.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero izquierdo)

-

-

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A7-2 (+SL) - A7-1 (-SL)

Siempre

1 MΩ o superior

MAL

IR AL PUNTO 9

OK

4.

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero izquierdo)

-

-

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

A7-2 (+SL) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

A7-1 (-SL) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

IR AL PUNTO 8

OK

5.

INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag delantero izquierdo)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A7-2 (+SL) - Masa de la carrocería

Siempre

1 MΩ o superior

A7-1 (-SL) - Masa de la carrocería

Siempre

1 MΩ o superior

MAL

IR AL PUNTO 7

OK

6.

INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO IZQUIERDO

(a) Conecte el conector al conjunto del sensor del airbag.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

(b) Intercambie los sensores derecho e izquierdo del sensor del airbag delantero y conecte los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan en este momento otros códigos diferentes del B1612/83, B1613/83, B1617/84 y B1618/84, pero no están relacionados con esta comprobación.

Resultado:

Resultado

Vaya a

No se emiten los DTC B1612/83, B1613/83, B1617/84 y B1618/84.

A

Se emite el DTC B1617/84 o B1618/84.

B

Se emite el DTC B1612/83 o B1613/83.

C

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Vuelva a colocar el sensor de los airbags delanteros izquierdo y derecho en la posición original y conecte los conectores.

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

C

REEMPLACE EL SENSOR DEL AIRBAG DELANTERO IZQUIERDO

7.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A MASA)

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

-

-

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AF5-2 (+SL) - Masa de la carrocería

Siempre

1 MΩ o superior

AF5-1 (-SL) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

8.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A B+)

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

-

-

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

AF5-2 (+SL) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

AF5-1 (-SL) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

9.

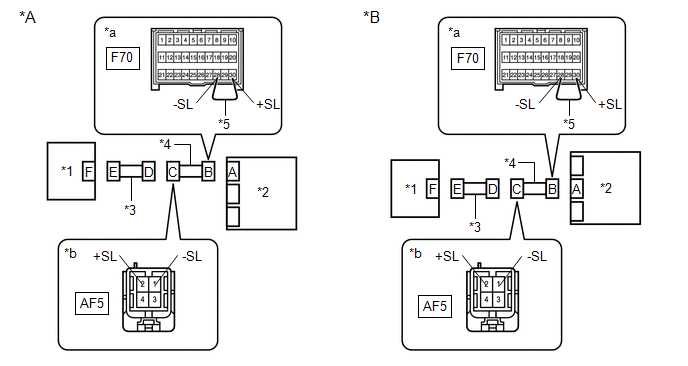

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO)

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*a

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

-

-

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AF5-2 (+SL) - AF5-1 (-SL)

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

10.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (ABIERTO)

(a) Desconecte el conector del cable del panel de instrumentos del cable principal del compartimiento del motor.

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero izquierdo

*2

Conjunto del sensor del airbag

*3

Cable principal del compartimiento del motor

*4

Cable del panel de instrumentos

*5

Cable de servicio

-

-

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al cable principal del compartimiento del motor)

OBSERVACIÓN:

El cable de servicio ya está introducido en el conector B.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AF5-2 (+SL) - AF5-1 (-SL)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector B.

OK

SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR

MAL

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

    Avería en el sensor del airbag delantero izquierdo (B1615/14)
    DESCRIPCIÓN El circuito del sensor del airbag delantero izquierdo está formado por el conjunto del sensor del airbag y el sensor del airbag delantero izquierdo. El sensor del airbag delantero iz ...

    Avería en el circuito del sensor del airbag lateral izquierdo (B1625/22)
    DESCRIPCIÓN El circuito del sensor de colisión lateral izquierdo (bus 1) está formado por el conjunto del sensor del airbag, el sensor del airbag lateral de la puerta izquierda, el sensor del ...

    Otros materiales:

    Toyota CH-R Manual de Taller > Sistema De Comunicaciones Can: ComprobaciÓn/borrado De Dtc
    COMPROBACIÓN/BORRADO DE DTC COMPRUEBE SI SE EMITEN DTC (a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes menús: Body Electrical / Central Gateway / Trouble Codes. Body Electrical > Central ...

    Toyota CH-R Manual de Taller > Luz De La Caja De La Consola: InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL EMBELLECEDOR DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (a) Enganche las garras para instalar el embellecedor de la moldura de acabado central del grupo de instrumentos como se muestra en la ilustración. Coloque en ...

    Toyota CH-R Manual del propetario

    Toyota CH-R Manual de Taller

    © 2017-2019 www.tochres.com
    0.0155
