EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

3. ACTIVE EL MODO DE SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO

Haga clic aquí

4. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

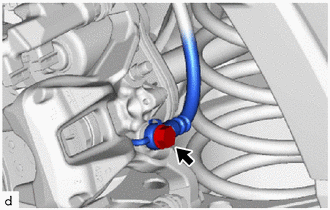

5. SEPARE LA MANGUERA FLEXIBLE TRASERA

(a) Quite el perno de unión y la junta, y desconecte la manguera flexible del freno trasero del conjunto del cilindro del freno de disco trasero.

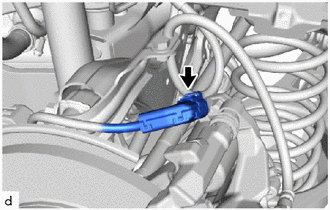

6. DESCONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

(a) Desconecte el conjunto del cable del freno de estacionamiento n° 2 del conjunto del actuador del freno de estacionamiento.

AVISO:

  • Antes de realizar esta operación, elimine la suciedad y las partículas extrañas del conector del tubo.
  • No permita que entre agua, aceite o suciedad en el conector del conjunto del cable del freno de estacionamiento n° 2.

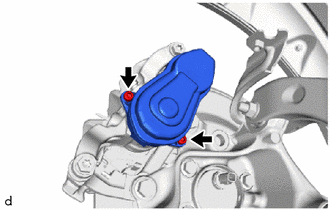

7. EXTRAIGA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO

(a) Utilice una llave hexagonal de cubo de 5 mm parar retirar los 2 pernos y el conjunto del actuador del freno de estacionamiento del conjunto del cilindro del freno de disco trasero.

AVISO:

  • Asegúrese de que no hay fugas de líquido de frenos desde la parte trasera del conjunto del cilindro del freno de disco trasero.
  • Si se detecta alguna fuga de líquido de frenos, sustituya el conjunto del cilindro del freno de disco trasero.

(b) Extraiga la junta tórica del conjunto del cilindro del freno de disco trasero.

8. EXTRAIGA EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO

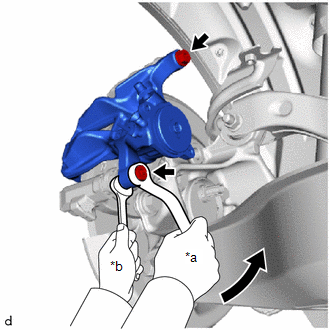

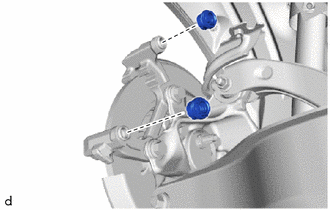

(a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco trasero, quite los 2 pernos y extraiga el conjunto del cilindro del freno de disco trasero.

*a

Girar

*b

Sujetar

9. QUITE LA PASTILLA DEL FRENO DE DISCO TRASERO

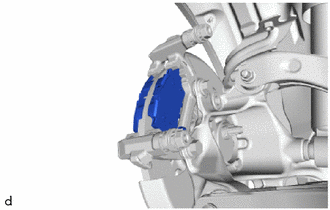

(a) Extraiga del soporte del cilindro del freno de disco trasero las 2 pastillas del freno de disco trasero.

10. EXTRAIGA EL CONJUNTO DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

Haga clic aquí

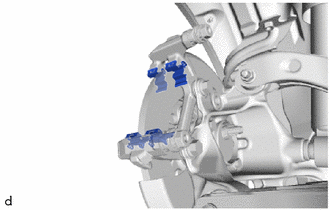

11. EXTRAIGA EL PORTAZAPATAS DE LA PASTILLA DEL FRENO DE DISCO TRASERO

(a) Extraiga las 4 placas de soporte de la pastilla del freno de disco trasero del soporte del cilindro del freno de disco trasero.

AVISO:

Cada placa de soporte de la pastilla del freno de disco trasero tiene una forma diferente. Asegúrese de poner una marca de identificación en cada placa de soporte de la pastilla del freno de disco trasero de modo que se puedan volver a instalar en su posición original.

12. EXTRAIGA EL PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO

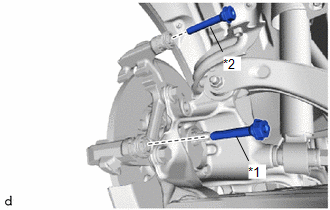

(a) Extraiga del soporte del cilindro del freno de disco trasero el pasador deslizante del cilindro del freno de disco trasero n° 1 y el pasador deslizante del cilindro del freno de disco trasero n° 2.

*1

Pasador deslizante del cilindro del freno de disco trasero n° 1

*2

Pasador deslizante del cilindro del freno de disco trasero n° 2

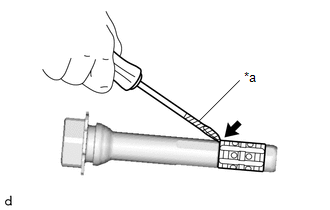

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el casquillo deslizante del cilindro del freno de disco trasero del pasador deslizante del cilindro del freno de disco trasero n° 1.

AVISO:

Procure no dañar el pasador deslizante del cilindro del freno de disco n° 1 trasero.

*a

Cinta protectora

13. EXTRAIGA LA FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO TRASERO

(a) Extraiga las 2 fundas antipolvo del casquillo del freno de disco trasero del soporte del cilindro del freno de disco trasero.

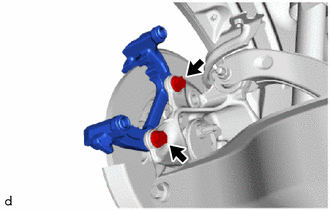

14. EXTRAIGA LA MONTURA DEL CILINDRO DEL FRENO DE DISCO TRASERO

(a) Extraiga los 2 pernos y el soporte del cilindro del freno de disco trasero del subconjunto del soporte del eje trasero.

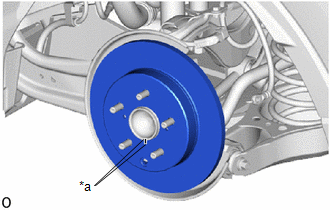

15. EXTRAIGA EL DISCO TRASERO

(a) Coloque marcas de correspondencia en el disco trasero y el conjunto del cubo y cojinete del eje trasero.

*a

Marca de correspondencia

(b) Extraiga el disco trasero del conjunto del cubo y cojinete del eje trasero
