Toyota CH-R Manual de Taller: Desmontaje

AVISO:

• Si el conjunto del cilindro del disco de freno trasero se ha desmontado, realice una purgad de aire del cilindro del freno de disco trasero.

  Haga clic aquí

• Asegúrese de no rayar, dañar ni aplicar demasiada fuerza sobre ninguno de los componentes internos del cilindro del freno de disco trasero izquierdo.
• Para evitar que se oxide el interior del cilindro del freno de disco trasero izquierdo, realice la extracción e instalación del pistón del freno de disco trasero con rapidez.
• No limpie el interior del cilindro del freno de disco trasero izquierdo con un producto limpiador de frenos.
• No extraiga ninguna pieza a menos que se le indique específicamente, y extraiga solamente las piezas indicadas.
• Cuando desmonte el cilindro del freno de disco trasero izquierdo, asegúrese de entrar en el modo de sustitución de la pastilla.

  Haga clic aquí

ADVERTENCIA:

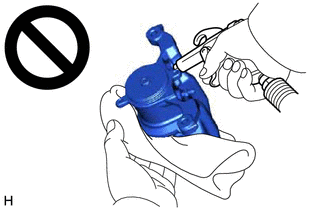

• No sujete el cilindro del freno de disco trasero con ninguna parte de la mano entre el cilindro del freno de disco trasero y el pistón del freno de disco trasero.

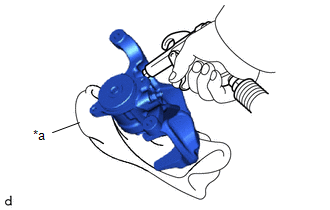

• No coloque ninguna parte de la mano delante del pistón del freno de disco trasero cuando use aire comprimido, ya que puede que se produzcan lesiones graves.

Componentes

COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 *2 CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO ...

Extracción

EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo. ...
