INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL SENSOR DE REGULACIÓN DE LA ALTURA TRASERO IZQUIERDO
(a) Preparación para la comprobación

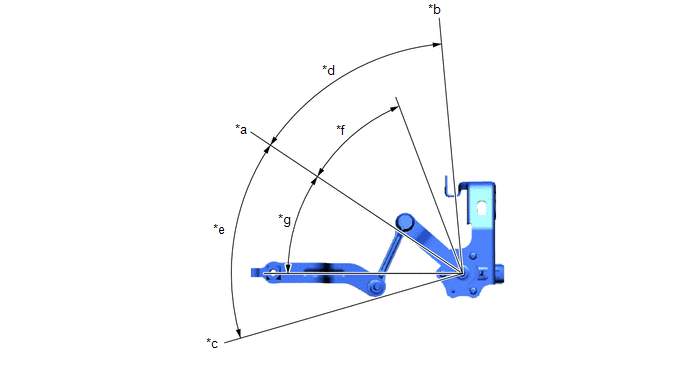

(1) Confirme la posición estándar, alta y baja de la unión que se utilizará en la siguiente inspección.
*a |
Posición estándar |
*b |
Ángulo máximo de la unión (bajo) |
*c |
Ángulo máximo de la unión (alto) |
*d |
51° |
*e |
58° |
*f |
-33.85° |
*g |
+33.85° |
- |
- |
(2) Conecte las 3 pilas secas (1.5 V) en serie.
AVISO:
No utilice baterías recargables, ya que puede que no emitan una tensión de 1.5 V.

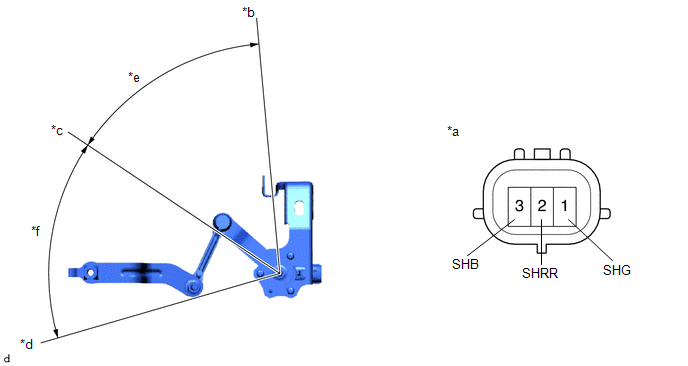

(3) Conecte el cable positivo (+) de las baterías al terminal 3 (SHB) y el cable negativo (-) al terminal 1 (SHG).
*a |
Componente no conectado al mazo de cables (subconjunto del sensor de regulación de altura trasero izquierdo) |
*b |
Baja |
*c |
Posición estándar |
*d |
Alto |
*e |
-33.85° |
*f |
+33.85° |
(4) Mida la tensión entre los terminales 2 (SHRR) y 1 (SHG) mientras desplaza lentamente la conexión de arriba abajo.
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
1 (SHG) - 2 (SHRR) |
+33.85° (alta) |
4.15 V |
1 (SHG) - 2 (SHRR) |
0° (posición estándar) |
2.5 V |
1 (SHG) - 2 (SHRR) |
-33.85° (baja) |
1.04 V |
Si el resultado no es el especificado, sustituya el subconjunto izquierdo del sensor de regulación de altura trasero.
