Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del sensor de regulación de altura.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
|---|---|---|---|
|
Subconjunto del sensor de regulación de altura trasero izquierdo |
Inicialice el subconjunto de la ECU del faro izquierdo |
Sistema automático de regulación del nivel del haz de los faros |
|
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA (para el lado izquierdo)
Haga clic aquí .gif)

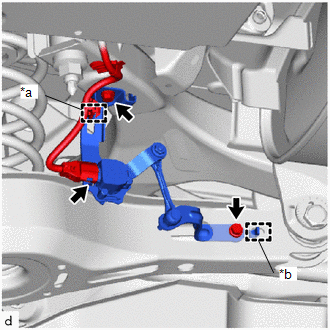

2. EXTRAIGA EL SUBCONJUNTO IZQUIERDO DEL SENSOR DE CONTROL DE LA ALTURA TRASERO
|
(a) Desconecte el conector. |
|
(b) Desenganche la abrazadera.
(c) Quite los 2 pernos.
(d) Desenganche el gancho para extraer el subconjunto del sensor de regulación de altura trasero izquierdo.
AVISO:
Si el subconjunto izquierdo del sensor de regulación de altura trasero se ha golpeado o caído, sustitúyalo por uno nuevo.
