DESCRIPCIÓN

Los conjuntos de motor del regulador del elevalunas eléctrico se accionan mediante los conjuntos del interruptor maestro de la red múltiplex, del interruptor del regulador del elevalunas eléctrico o del interruptor del regulador del elevalunas eléctrico trasero. Los conjuntos del motor del regulador del elevalunas eléctrico realizan las funciones del motor, del regulador y de la ECU.

Este DTC se almacena cuando la ECU integrada en un conjunto de motor del regulador del elevalunas eléctrico y un conjunto del interruptor maestro de la red múltiplex determina que el conjunto del interruptor maestro de la red múltiplex, el conjunto del interruptor del regulador del elevalunas eléctrico o el conjunto del interruptor del regulador del elevalunas eléctrico trasero está atascado.

Interruptor maestro

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2312

Avería en el interruptor del elevalunas eléctrico

  • Se cumple alguna de las condiciones siguientes:
    1. Conjunto del interruptor maestro de la red múltiplex atascado
    2. Conjunto del interruptor maestro de la red múltiplex mantenido en la misma posición durante más de 20 segundos
    3. Conjunto del interruptor maestro de la red múltiplex accionado durante 20 segundos o más

Conjunto del interruptor maestro de la red múltiplex

Condiciones de detección del DTC


Estado del vehículo

Modelo 1

Modelo 2

Modelo 3

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Conjunto del interruptor maestro de la red múltiplex atascado

-

-

Conjunto del interruptor maestro de la red múltiplex mantenido en la misma posición

-

-

Conjunto del interruptor maestro de la red múltiplex accionado

-

-

Momento de la detección

-

Superior a 20 segundos

20 segundos o más

Número de ciclos

1 ciclo

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

Motor de la puerta del conductor

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2312

Avería en el interruptor del elevalunas eléctrico

  • Se cumple alguna de las condiciones siguientes:
    1. Conjunto del interruptor maestro de la red múltiplex atascado
    2. Conjunto del interruptor maestro de la red múltiplex mantenido en la misma posición durante más de 20 segundos
  • Conjunto del interruptor maestro de la red múltiplex
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)
  • Mazo de cables o conector
Condiciones de detección del DTC


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Conjunto del interruptor maestro de la red múltiplex atascado

-

Conjunto del interruptor maestro de la red múltiplex mantenido en la misma posición

-

Momento de la detección

-

Superior a 20 segundos

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

Motor de la puerta del pasajero

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2312

Avería en el interruptor del elevalunas eléctrico

  • Se cumple alguna de las condiciones siguientes:
    1. Conjunto del interruptor del regulador del elevalunas eléctrico atascado
    2. Conjunto del interruptor del regulador del elevalunas eléctrico mantenido en la misma posición durante más de 20 segundos
  • Conjunto del interruptor del regulador del elevalunas eléctrico
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero)
  • Mazo de cables o conector
Condiciones de detección del DTC


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Conjunto del interruptor del regulador del elevalunas eléctrico atascado

-

Conjunto del interruptor del regulador del elevalunas eléctrico mantenido en la misma posición

-

Momento de la detección

-

Superior a 20 segundos

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

Motor de la puerta trasera izquierda

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2312

Avería en el interruptor del elevalunas eléctrico

  • Se cumple alguna de las condiciones siguientes:
    1. Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda) atascado
    2. Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda) mantenido en la misma posición durante más de 20 segundos
  • Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda)
  • Mazo de cables o conector
Condiciones de detección del DTC


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda) atascado

-

Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda) mantenido en la misma posición

-

Momento de la detección

-

Superior a 20 segundos

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

Motor de la puerta trasera derecha

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2312

Avería en el interruptor del elevalunas eléctrico

  • Se cumple alguna de las condiciones siguientes:
    1. Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha) atascado
    2. Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha) mantenido en la misma posición durante más de 20 segundos
  • Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha)
  • Mazo de cables o conector
Condiciones de detección del DTC


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha) atascado

-

Conjunto del interruptor del regulador del elevalunas eléctrico (para la puerta derecha) mantenido en la misma posición durante más de 20 segundos

-

Momento de la detección

-

Superior a 20 segundos

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

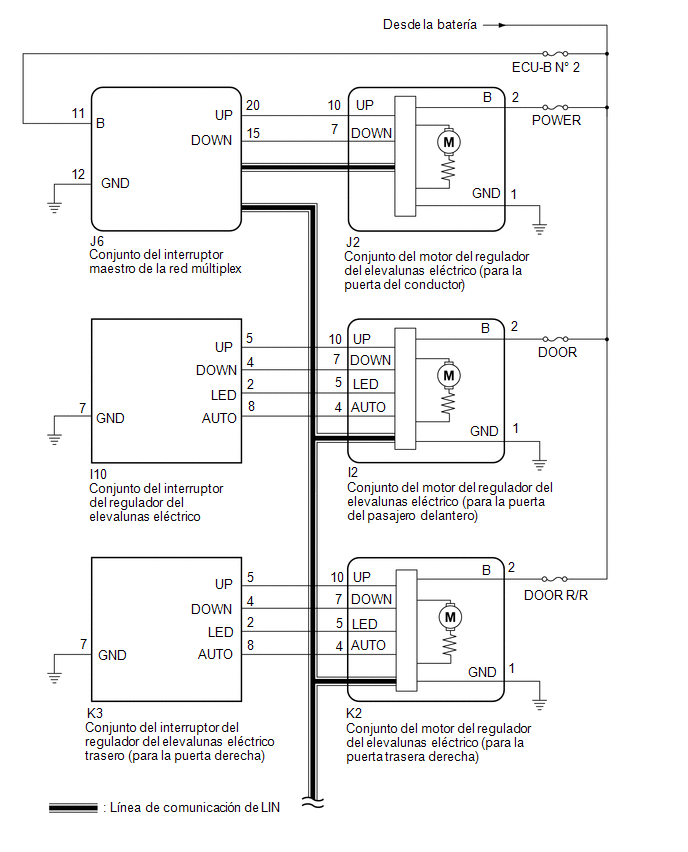

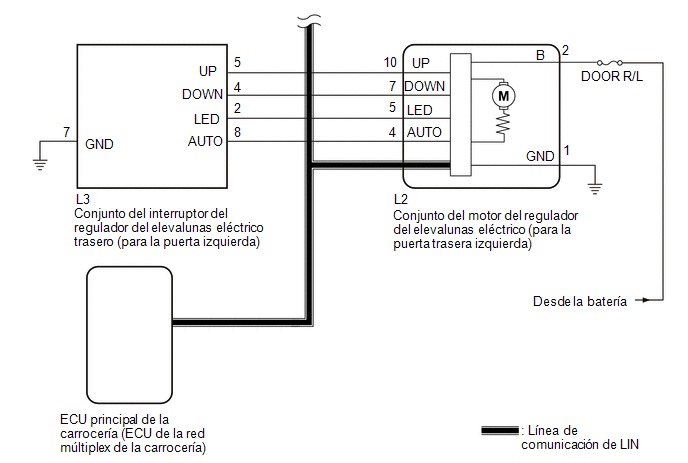

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • EL DTC B2312 se almacena en el conjunto del interruptor maestro de la red múltiplex y en cada conjunto del motor del regulador del elevalunas eléctrico.
  • Si un conjunto del motor del regulador del elevalunas eléctrico se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • El sistema de elevalunas eléctrico emplea un sistema de comunicación LIN Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema de elevalunas eléctrico una vez se haya asegurado de que el sistema de comunicaciones funciona correctamente.

    Haga clic aquí

OBSERVACIÓN:

Si no se vuelve a emitir el DTC B2312 después de haberlo borrado, el DTC se almacena debido a que el interruptor se mantiene en la misma posición.

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Master Switch > Clear DTCs Body Electrical > D-Door Motor > Clear DTCs Body Electrical > P-Door Motor > Clear DTCs Body Electrical > RL-Door Motor > Clear DTCs Body Electrical > RR-Door Motor > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Master Switch > Trouble Codes Body Electrical > D-Door Motor > Trouble Codes Body Electrical > P-Door Motor > Trouble Codes Body Electrical > RL-Door Motor > Trouble Codes Body Electrical > RR-Door Motor > Trouble Codes

OK:

No se emite el DTC B2312.

OK

FIN (SE MEMORIZÓ EL DTC DEBIDO AL FUNCIONAMIENTO DEL INTERRUPTOR DURANTE 20 SEGUNDOS COMO MÍNIMO)

MAL

2.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe que las piezas de este DTC se hayan emitido.

Resultado:

Resultado

Vaya a

DTC emitido desde el conjunto del interruptor maestro de la red múltiplex

A

DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)

B

DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero)

C

DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda)

D

DTC emitido desde el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha)

E

A

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

C

IR AL PUNTO 7

D

IR AL PUNTO 10

E

IR AL PUNTO 13

B

3.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > D-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

D Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor de subida manual del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta del conductor se acciona

-

D Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor se acciona

-

Body Electrical > D-Door Motor > Data List

Pantalla del tester

D Door P/W Up SW

D Door P/W Down SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

MAL

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR))

(a) Desconecte el conector J6 del conjunto del interruptor maestro de la red múltiplex.

(b) Desconecte el conector J2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

J6-20 (UP) o J2-10 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

J6-15 (DOWN) o J2-7 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

(a) Sustituya el conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

SIGUIENTE

6.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > D-Door Motor > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > D-Door Motor > Trouble Codes

OK:

No se emite el DTC B2312.

OK

FIN (EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX ESTABA AVERIADO)

MAL

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

7.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL PASAJERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / P-Door Motor / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > P-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

P Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del pasajero delantero

OFF u ON

OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta del pasajero delantero no funciona

ON: Interruptor de subida o bajada automátic del elevalunas de la puerta del pasajero delantero se activa

-

P Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero

OFF u ON

OFF: El interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero no se acciona

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero se acciona

-

P Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero

OFF u ON

OFF: El interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero no se acciona

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero se acciona

-

Body Electrical > P-Door Motor > Data List

Pantalla del tester

P Door P/W Auto SW

P Door P/W Up SW

P Door P/W Down SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)

MAL

8.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

(b) Revise el conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

OK

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO))

(a) Desconecte el conector I2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

I10-5 (UP) o I2-10 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

I10-8 (AUTO) o I2-4 (AUTO) - Masa de la carrocería

Siempre

10 kΩ o superior

I10-4 (DOWN) o I2-7 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

10.

LEA EL VALOR INDICADO EN EL TECHSTREAM (RL-DOOR MOTOR)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / RL-Door Motor / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > RL-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

RL Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda no funciona

ON: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda se activa

-

RL Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda no se acciona

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda se acciona

-

RL Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda no se acciona

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda se acciona

-

Body Electrical > RL-Door Motor > Data List

Pantalla del tester

RL Door P/W Auto SW

RL Door P/W Up SW

RL Door P/W Down SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA)

MAL

11.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA)

(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero (puerta izquierda) .

Haga clic aquí

(b) Inspeccione el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA)

OK

12.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA))

(a) Desconecte el conector L2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar

Conexión del tester

Estado

Valor especificado

L3-5 (UP) o L2-10 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

L3-4 (DOWN) o L2-7 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

L3-8 (AUTO) o L2-4 (AUTO) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

13.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA TRASERA DERECHA)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / RR-Door Motor / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > RR-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

RR Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta trasera derecha

OFF u ON

OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha no funciona

ON: Intrruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha se activa

-

RR Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha

OFF u ON

OFF: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha no se acciona

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha se acciona

-

RR Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha

OFF u ON

OFF: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha no se acciona

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha se acciona

-

Body Electrical > RR-Door Motor > Data List

Pantalla del tester

RR Door P/W Auto SW

RR Door P/W Up SW

RR Door P/W Down SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA DERECHA)

MAL

14.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA)

(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero (puerta derecha) .

Haga clic aquí

(b) Inspeccione el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA)

OK

15.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA DERECHA))

(a) Desconecte el conector K2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar

Conexión del tester

Estado

Valor especificado

K3-5 (UP) o K2-10 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

K3-4 (DOWN) o K2-7 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

K3-8 (AUTO) o K2-4 (AUTO) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA DERECHA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

    Lista Del Historial De Funcionamiento
    LISTA DEL HISTORIAL DE FUNCIONAMIENTO AVISO: Si se acciona el vehículo o los controles del vehículo (por ejemplo, durante la inspección inicial cuando se lleva el vehículo al taller ...

    Reinicio de la posición del cristal de la ventanilla no completado (B2313)
    DESCRIPCIÓN Los conjuntos de motor del regulador del elevalunas eléctrico se accionan mediante los conjuntos del interruptor maestro de la red múltiplex, del interruptor del regulador del elev ...

    Otros materiales:

    Toyota CH-R Manual de Taller > Sistema De Elevalunas ElÉctrico: La función AUTO UP no cierra completamente la ventanilla (función de protección frente a objetos atascados activada)
    DESCRIPCIÓN Si el cristal de la puerta no se mueve suavemente o un conjunto del motor del regulador del elevalunas eléctrico o el subconjunto del regulador de la ventanilla de la puerta no funcionan correctamente, puede que la función de protección contra objetos atascados se active autom ...

    Toyota CH-R Manual de Taller > Sistema De Airbag: Avería del circuito del interruptor de la hebilla del cinturón de seguridad izquierdo (B1656/38)
    DESCRIPCIÓN El circuito del interruptor izquierdo de la hebilla del cinturón de seguridad consta del conjunto del sensor del airbag y del interruptor izquierdo de la hebilla del cinturón de seguridad (conjunto del cinturón de seguridad interior del asiento delantero izquierdo). El DTC B1 ...

    Toyota CH-R Manual del propetario

    Toyota CH-R Manual de Taller

    © 2017-2024 www.tochres.com
    0.0096
