DESCRIPCIÓN
El conjunto del adaptador de la clavija estéreo n° 1 envía la señal de los datos de sonido o la señal de los datos de imagen de un dispositivo USB al conjunto del receptor de radio y pantalla a través de este circuito.

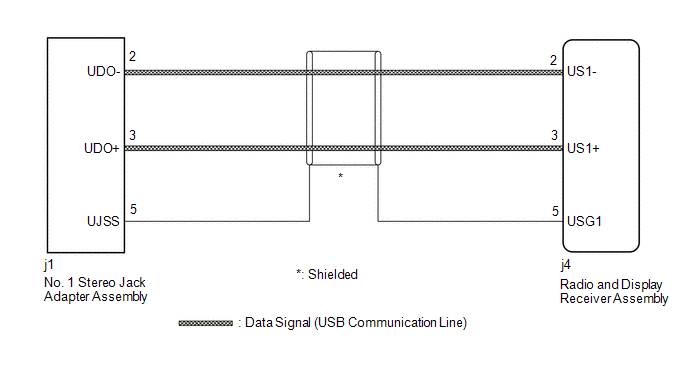

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ADAPTADOR DE LA CLAVIJA ESTÉREO) |

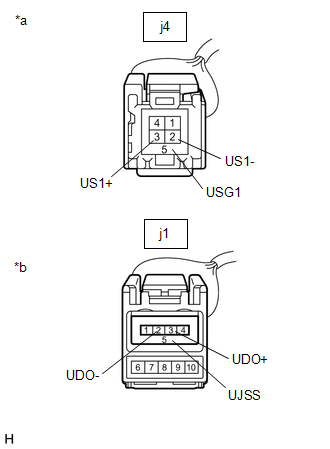

(a) Desconecte el conector j4 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector j1 del conjunto del adaptador de clavija estéreo n° 1.
(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
OK | ![]() |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
