Toyota CH-R Manual de Taller: Circuito de la señal de la velocidad del vehículo entre la ECU de navegación y el juego de instrumentos

Toyota CH-R Manual de Taller / Pantalla De NavegaciÓn / InformaciÓn MÚltiple / Sistema De NavegaciÓn / Circuito de la señal de la velocidad del vehículo entre la ECU de navegación y el juego de instrumentos

DESCRIPCIÓN

La ECU de navegación recibe una señal de velocidad del vehículo del juego de instrumentos.

OBSERVACIÓN:

  • Se emite una tensión de 12 V o 5 V de cada ECU y luego se suministra al conjunto del juego de instrumentos. La señal se cambia a una señal de impulsos en el transistor del conjunto del juego de instrumentos. Cada ECU controla su sistema respectivo en función de la señal de impulsos.
  • Si se produce un cortocircuito en cualquiera de las ECU o en el mazo de cables conectado a una ECU, ninguno de los sistemas del siguiente diagrama funcionará con normalidad.

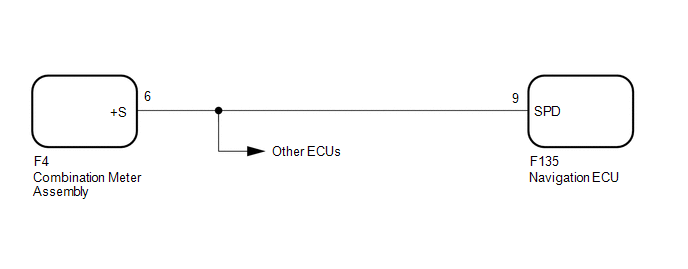

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla o la ECU de navegación, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla o la ECU de navegación instalado actualmente ya se había utilizado previamente en otro vehículo, es posible que se produzca lo siguiente:
    • Puede almacenarse un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla o la ECU de navegación no funcionen correctamente.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS (FORMA DE LA ONDA DE SALIDA)

(a) Compruebe la salida de la forma de onda.

(1) Extraiga el conjunto del juego de instrumentos con el conector o los conectores todavía conectados.

(2) Conecte un osciloscopio al terminal F4-6 (+S) y a la masa de la carrocería.

(3) Active el interruptor del motor (IG).

(4) Gire el volante lentamente.

(5) Compare la forma de onda de la señal con los elementos que se indican en la siguiente tabla.

Elemento

Estado

Terminal de medición

F4-6 (+S) - Masa de la carrocería

Conjunto de herramientas

5 V/DIV., 20 ms/DIV.

Estado del vehículo

Se gira la rueda

OK:

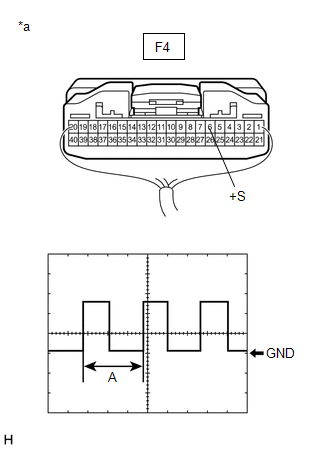

La forma de onda es similar a la mostrada en la ilustración.

OBSERVACIÓN:

Cuando el sistema funciona correctamente, la revolución de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehículo, se estrecha el ancho indicado por (A) en la ilustración.

*a

Componente conectado al mazo de cables

(Conjunto del juego de instrumentos)

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE NAVEGACIÓN - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F135 de la ECU de navegación.

(b) Desconecte el conector F4 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F135-9 (SPD) - F4-6 (+S)

Siempre

Inferior a 1 Ω

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
