INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO IZQUIERDO DEL SENSOR DE REGULACIÓN DE LA ALTURA TRASERO

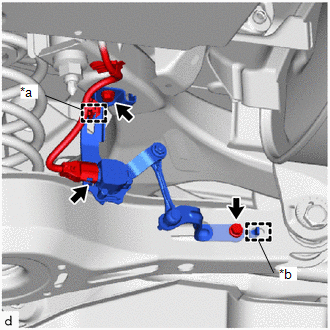

(a) Enganche el soporte.

*a

Abrazadera

*b

Gancho

(b) Instale el subconjunto del sensor de control de altura trasero izquierdo con los 2 pernos.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(c) Enganche la abrazadera.

(d) Conecte el conector.

2. INSTALE LA RUEDA TRASERA (para el lado izquierdo)

Haga clic aquí

3. EFECTÚE LA INICIALIZACIÓN

Haga clic aquí

4. INSPECCIONE LA DIRECCIÓN DE LAS LUCES DE LOS FAROS

Haga clic aquí
