Toyota CH-R Manual de Taller: Avería en el sensor del airbag delantero izquierdo (B1615/14)

Toyota CH-R Manual de Taller / Sistemas Complementarios De SujeciÓn / Sistema De Airbag / Avería en el sensor del airbag delantero izquierdo (B1615/14)

DESCRIPCIÓN

El circuito del sensor del airbag delantero izquierdo está formado por el conjunto del sensor del airbag y el sensor del airbag delantero izquierdo.

El sensor del airbag delantero izquierdo detecta los impactos contra el vehículo y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar los airbags y los pretensores.

El DTC B1615/14 se almacena cuando se detecta una avería en el sensor del airbag delantero izquierdo.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1615/14

Avería en el sensor del airbag delantero izquierdo

Se cumple alguna de las siguientes condiciones:

  • Avería en el sensor del airbag delantero izquierdo
  • Avería en el conjunto del sensor del airbag
  • Sensor del airbag delantero izquierdo
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

Condiciones de detección del DTC:


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Avería en el sensor del airbag delantero izquierdo

-

Avería en el conjunto del sensor del airbag

-

Momento de la detección

-

-

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

DIAGRAMA DE CONEXIONES

Haga clic aquí

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO IZQUIERDO

(a) Apague el interruptor de encendido.

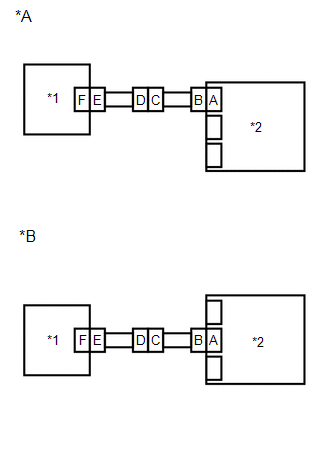

*A

Sin sistema de clasificación de ocupantes

*B

Con sistema de clasificación de ocupantes

*1

Sensor del airbag delantero derecho

*2

Conjunto del sensor del airbag

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Intercambie los sensores derecho e izquierdo del sensor del airbag delantero y conecte los conectores.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(f) Apague el interruptor de encendido.

(g) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(h) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los DTC B1610/13 y B1615/14, pero no estarán relacionados con la inspección actual.

Resultado:

Resultado

Vaya a

No se emiten los DTC B1610/13 y B1615/14.

A

Se emite el DTC B1615/14.

B

Se emite el DTC B1610/13.

C

(i) Apague el interruptor de encendido.

(j) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(k) Vuelva a colocar el sensor de los airbags delanteros izquierdo y derecho en la posición original y conecte los conectores.

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

C

REEMPLACE EL SENSOR DEL AIRBAG DELANTERO IZQUIERDO
