EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajustes, calibrado, inicialización o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalación o extracción del interruptor de la luz de cortesía de la puerta trasera.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimiento necesario	Efecto/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión

OBSERVACIÓN:

Siga el mismo procedimiento en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO

Haga clic aquí

2. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

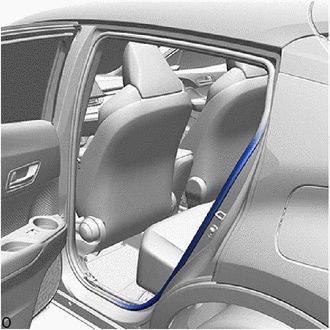

(a) Desconecte la banda protectora de la guarnición de la abertura de la puerta trasera de la zona que se muestra en la ilustración.

5. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

Haga clic aquí

6. EXTRAIGA LA CUBIERTA DEL MONTANTE TRASERO (con airbag lateral del asiento trasero)

Haga clic aquí

7. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO (con airbag lateral del asiento trasero)

Haga clic aquí

8. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO (sin airbag lateral del asiento trasero)

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA

(a) Desconecte el conector.

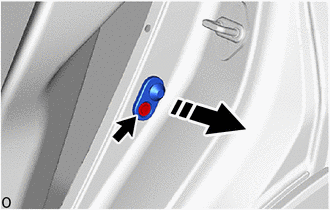

(b) Utilice una llave de cubo "TORX" T30 para extraer el tornillo y el conjunto del interruptor de la luz de cortesía de la puerta trasera.

Extraiga en este sentido

Componentes

COMPONENTES ILUSTRACIÓN *A Con airbag lateral del asiento trasero *B Sin airbag lateral del asiento trasero *1 CONJUNTO DEL ...

InspecciÓn

INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (a) Verifique la resistencia. (1) Mida la resistencia según los val ...
