COMPONENTES

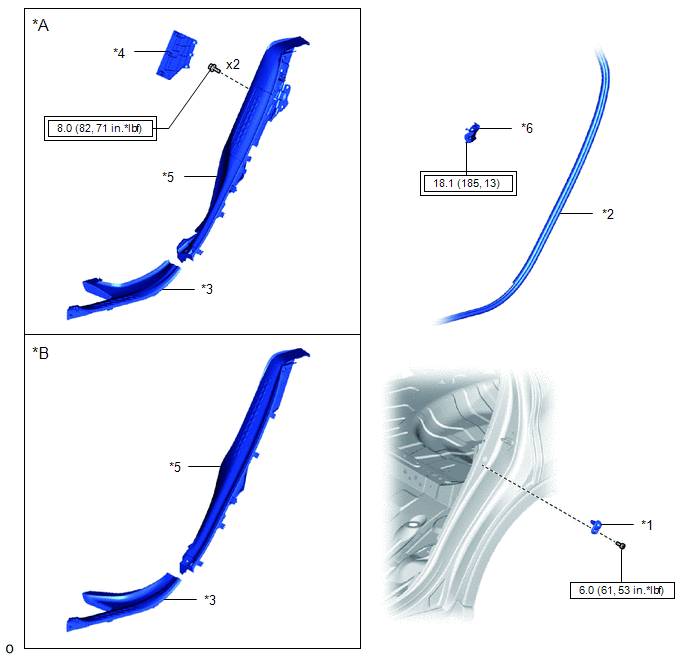

ILUSTRACIÓN
*A |
Con airbag lateral del asiento trasero |
*B |
Sin airbag lateral del asiento trasero |
*1 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA |
*2 |
BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA |
*3 |
ESTRIBO DE LA PUERTA TRASERA |
*4 |
CUBIERTA DEL MONTANTE TRASERO |
*5 |
EMBELLECEDOR LATERAL DEL ASIENTO TRASERO |
*6 |
SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
