INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - Cuerpo del interruptor

Sin pulsar (ON)

Inferior a 1 Ω

Pulsado (OFF)

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de la luz de cortesía de la puerta trasera.

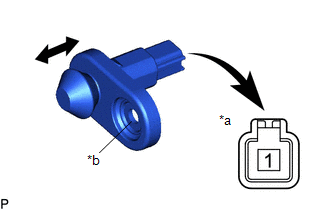

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de la luz de cortesía de la puerta trasera)

*b

Cuerpo del interruptor
