INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA

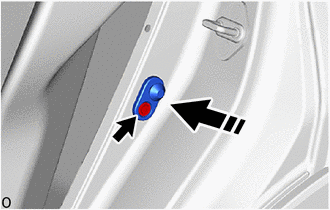

(a) Utilice una llave de cubo "TORX" T30 para instalar el conjunto del interruptor de la luz de cortesía de la puerta trasera con el tornillo.

Coloque en este sentido

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

(b) Conecte el conector.

2. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO (con airbag lateral del asiento trasero)

Haga clic aquí

3. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO (sin airbag lateral del asiento trasero)

Haga clic aquí

4. INSTALE LA CUBIERTA DEL MONTANTE TRASERO (con airbag lateral del asiento trasero)

Haga clic aquí

5. COLOQUE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

Haga clic aquí

6. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

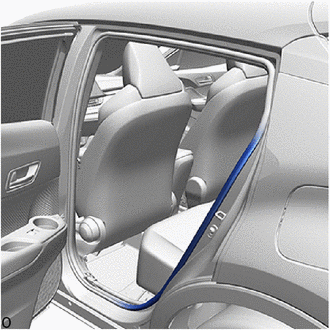

(a) Conecte la banda protectora de la guarnición de la abertura de la puerta trasera a la zona que se muestra en la ilustración.

7. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

Haga clic aquí

8. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)

Haga clic aquí

9. INSTALE EL CONJUNTO DEL ASIENTO TRASERO

Haga clic aquí
