Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL PROTECTOR DEL DEFLECTOR TRASERO N° 1

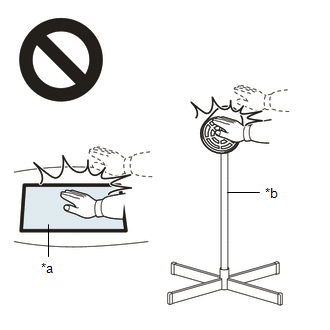

AVISO:

No caliente excesivamente el conjunto del deflector trasero.

(a) Limpie la superficie del conjunto del deflector trasero.

(1) Caliente la superficie del conjunto del deflector trasero con una lámpara térmica.

(2) Quite la cinta de doble cara del conjunto del deflector trasero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente el conjunto del deflector trasero con una lámpara térmica.

(c) Retire el papel protector del nuevo protector del deflector trasero n° 1.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

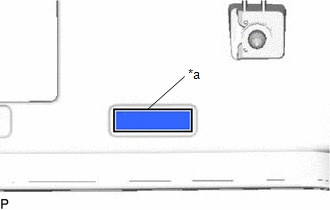

(d) Instale el protector n° 1 del deflector trasero tal como se muestra en la ilustración. OBSERVACIÓN: Instale el protector del deflector trasero n° 1 a lo largo de la línea del conjunto del deflector trasero.

*a Tubería

2. INSTALE EL CONJUNTO DEL CABLE DE LA LUZ DE FRENO CENTRAL

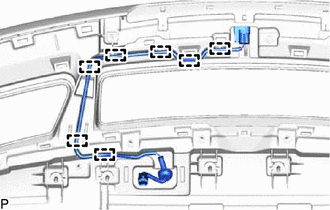

(a) Enganche las guías para instalar el conjunto del cable de la luz de freno central.

3. INSTALE EL SUBCONJUNTO DEL DEFLECTOR LATERAL TRASERO

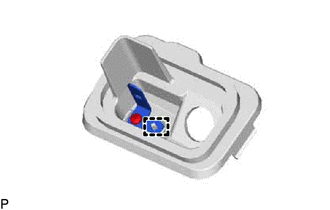

(a) Enganche la guía para instalar el retén del deflector trasero n° 5.

(b) Coloque el tornillo.

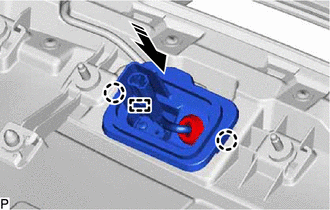

(c) Enganche la guía y las garras para instalar el subconjunto del deflector lateral trasero tal como se muestra en la ilustración.

Coloque en este sentido

4. INSTALE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL

Haga clic aquí

5. INSTALE EL PROTECTOR DEL DEFLECTOR TRASERO N° 2

AVISO:

No caliente excesivamente el conjunto del deflector trasero.

(a) Limpie la superficie del conjunto del deflector trasero.

(1) Caliente la superficie del conjunto del deflector trasero con una lámpara térmica.

(2) Quite la cinta de doble cara del conjunto del deflector trasero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente el conjunto del deflector trasero con una lámpara térmica.

(c) Extraiga el papel protector del nuevo protector del deflector trasero n° 2.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

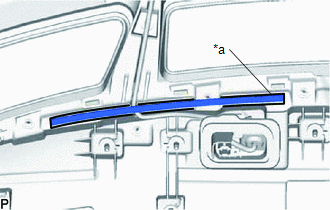

(d) Instale el protector n° 2 del deflector trasero tal como se muestra en la ilustración. OBSERVACIÓN: Instale todos los protectores del deflector trasero n° 2 a lo largo de la línea del conjunto del deflector trasero.

*a Tubería

6. INSTALE EL DEFLECTOR TRASERO N° 2

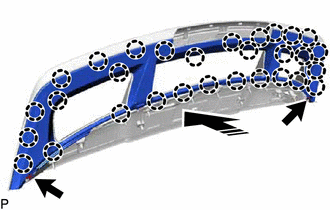

(a) Enganche las garras para instalar el deflector trasero n° 2 como se muestra en la ilustración.

Coloque en este sentido

(b) Instale los 2 tornillos.
