INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL DEFLECTOR TRASERO

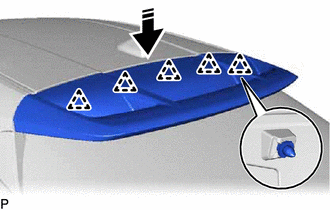

(a) Enganche los clips para instalar el conjunto del deflector trasero como se muestra en la ilustración.

Coloque en este sentido

(b) Instale las 8 tuercas.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

(c) Conecte el conector.

2. INSTALE EL PROTECTOR N° 2 DEL PANEL DE LA PUERTA DEL MALETERO

Haga clic aquí

3. INSTALE EL PROTECTOR N° 1 DEL PANEL DE LA PUERTA DEL MALETERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí
