Toyota CH-R Manual de Taller: InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA ECU DE DETECCIÓN DE OCUPANTE
|

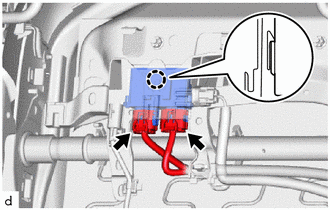

(a) Enganche la garra para instalar la ECU de detección de ocupantes. AVISO: Si la ECU de detección de ocupantes ha sufrido caídas, o si hay grietas, abolladuras o cualquier otro defecto en la caja o en el conector, sustitúyala por otra nueva. |
|
(b) Conecte los 2 conectores.
AVISO:
Al instalar la ECU de detección de ocupantes, tenga cuidado de que el cableado del SRS no interfiera con otras piezas ni quede atrapado entre ellas.
2. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí .gif)
3. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
4. REALICE LA CALIBRACIÓN AL PUNTO CERO Y LA COMPROBACIÓN DE SENSIBILIDAD
Haga clic aquí
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
Asegúrese de seguir los procedimientos correctos de extracción e instalación
de la ECU de detección de ocupantes.
...
