Toyota CH-R Manual de Taller: Indicador Luminoso De Bloqueo Del Airbag

Toyota CH-R Manual de Taller / Sistemas Complementarios De SujeciÓn / Indicador Luminoso De Bloqueo Del Airbag

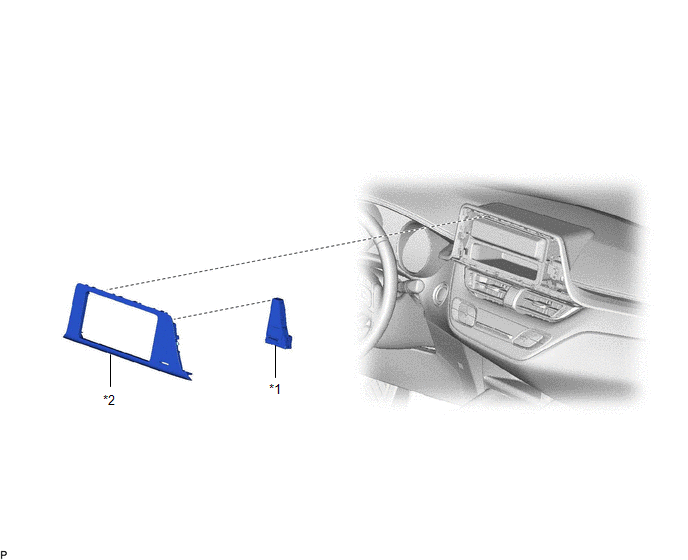

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL RELOJ

*2

SUBCONJUNTO CENTRAL DE ACABADO DEL GRUPO DE INSTRUMENTOS

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Haga clic aquí

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INDICADOR LUMINOSO DE BLOQUEO DEL AIRBAG (CONJUNTO DEL RELOJ)

(a) Compruebe la iluminación.

(1) Aplique tensión de la batería al indicador luminoso de bloqueo del airbag (conjunto del reloj) y compruebe que se enciende.

OK:

Estado

Valor especificado

Terminal positivo de la batería (+) → Terminal 1 (IG+)

Terminal negativo de la batería (-) → Terminal 3 (P-AB)

Se enciende el indicador de airbag del pasajero delantero

Se enciende el indicador de desactivación del airbag

Terminal positivo de la batería (+) → Terminal 1 (IG+)

Terminal negativo de la batería (-) → Terminal 4 (PAON)

Se enciende el indicador de airbag del pasajero delantero

Se enciende el indicador de activación del airbag

Si el resultado no es el especificado, sustituya el indicador luminoso de bloqueo del airbag (conjunto del reloj).

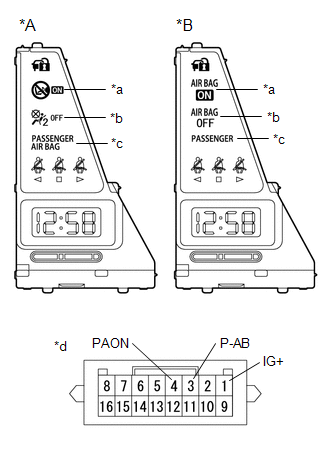

*A

Sin airbag lateral del asiento trasero

*B

Con airbag lateral del asiento trasero

*a

Indicador ON del airbag

*b

Indicador OFF del airbag

*c

Indicador del airbag del pasajero delantero

*d

Componente no conectado al mazo de cables

(Indicador luminoso de bloqueo del airbag (conjunto del reloj))
