Toyota CH-R Manual de Taller: Interruptor De Bloqueo Del Airbag

Componentes

COMPONENTES

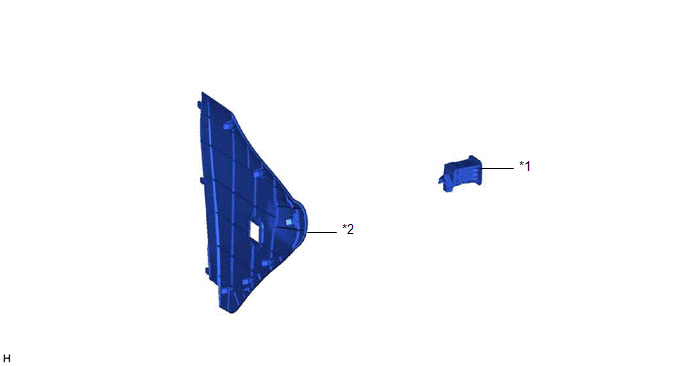

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CILINDRO DEL INTERRUPTOR DE DESACTIVACIÓN DEL AIRBAG

*2

MOLDURA DE ACABADO DERECHA DEL PANEL DE INSTRUMENTOS

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA MOLDURA DE ACABADO DERECHA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL CILINDRO DEL INTERRUPTOR DE DESACTIVACIÓN DEL AIRBAG

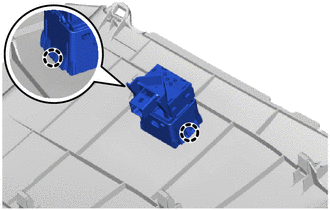

(a) Desenganche las garras y extraiga el subconjunto del cilindro del interruptor de desactivación del airbag.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CILINDRO DEL INTERRUPTOR DE DESACTIVACIÓN DEL AIRBAG.

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (PMC+) - 1 (PMC-)

Interruptor de bloqueo en posición ON

360 a 440 Ω

2 (PMC+) - 1 (PMC-)

Interruptor de bloqueo en posición DESACTIVADO

90 a 110 Ω

Si el resultado no es el especificado, sustituya el subconjunto del cilindro del interruptor de bloqueo del airbag.

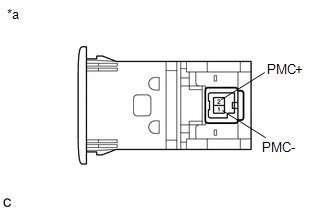

*a

Componente no conectado al mazo de cables

(Al subconjunto del cilindro del interruptor de bloqueo del airbag)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CILINDRO DEL INTERRUPTOR DE DESACTIVACIÓN DEL AIRBAG

(a) Enganche las garras para instalar el subconjunto del cilindro del interruptor de desactivación del airbag.

2. INSTALE LA MOLDURA DE ACABADO DERECHA DEL PANEL DE INSTRUMENTOS

Haga clic aquí
