Toyota CH-R Manual de Taller: Componentes

COMPONENTES

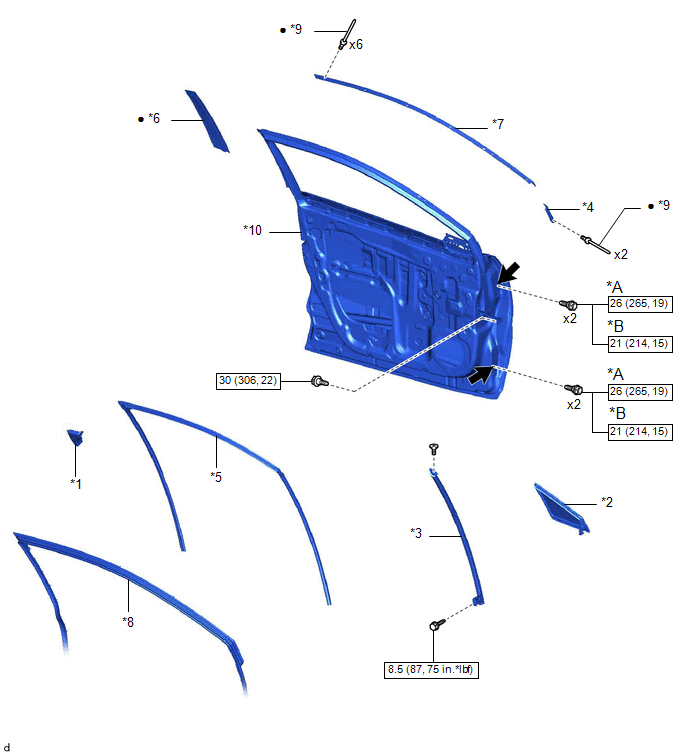

ILUSTRACIÓN

*A

Fabricados por TMMT

*B

Fabricados por TMC

*1

EMBELLECEDOR SUPERIOR DEL MARCO DE LA PUERTA

*2

CRISTAL DE LA VENTANILLA FIJA DE LA PUERTA DELANTERA

*3

SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

*4

MOLDURA FRONTAL DEL MARCO DE LAS VENTANILLAS DELANTERAS

*5

CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

*6

SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA DELANTERA

*7

MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

*8

BANDA PROTECTORA DE LA PUERTA DELANTERA

*9

REMACHE

*10

SUBCONJUNTO DEL PANEL DE LA PUERTA DELANTERA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Revestimiento antioxidante

-

-

Pieza prerrecubierta

-

-

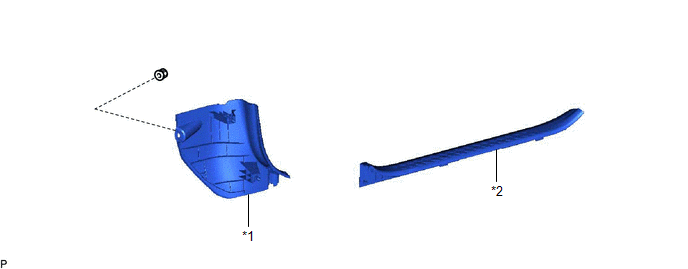

ILUSTRACIÓN

*1

PLACA DE GUARNICIÓN LATERAL DEL CUBRETABLEROS

*2

ESTRIBO DE LA PUERTA DELANTERA

    Moldura Del Marco De Las Ventanillas Delanteras
    ...

    ExtracciÓn
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de haber extraído e instalado, o sust ...
