Libere el bloqueo desde el interior del vehículo para abrir el capó.

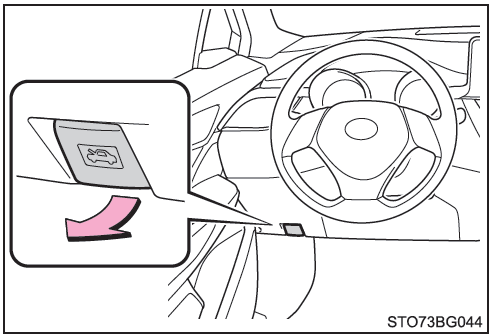

1. Tire de la palanca de apertura del capó.
El capó se abrirá ligeramente.

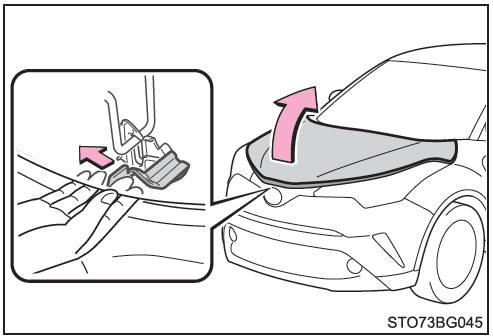

2. Levante la palanca de enganche auxiliar hacia un lado y suba el capó.

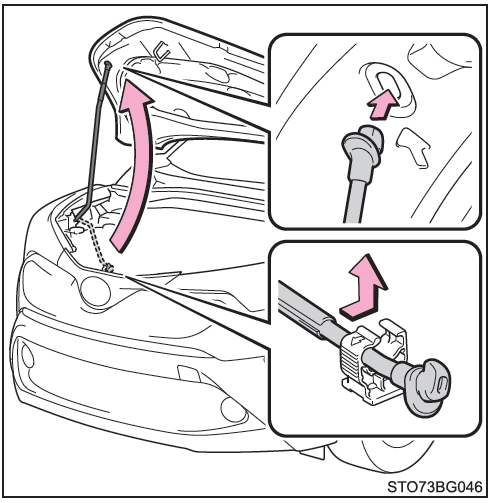

3. Mantenga el capó abierto introduciendo la varilla de apoyo en la ranura.
ADVERTENCIA ■ Comprobación antes de circular Compruebe que el capó está completamente cerrado y bloqueado. Si el capó no está cerrado correctamente, podría abrirse mientras el vehículo está en movimiento y provocar un accidente, con el consiguiente riesgo de lesiones graves e incluso mortales. ■ Después de instalar la varilla de apoyo en la ranura Asegúrese que de la varilla soporta el capó de forma segura para evitar que este pueda caer sobre su cabeza o su cuerpo. |
AVISO ■ Al cerrar el capó Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de cerrar el capó. Si se cierra el capó con la varilla de apoyo suelta, este podría llegar a doblarse |
