Toyota CH-R Manual de Taller: Batería
Componentes

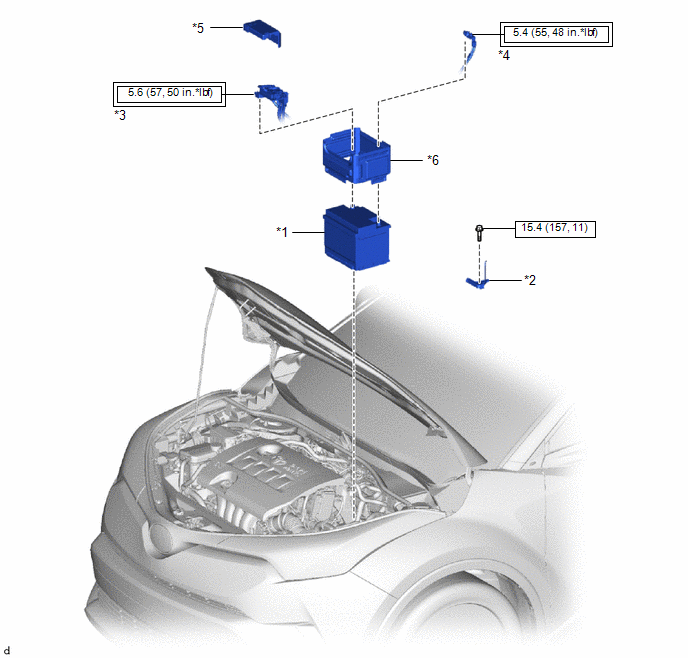

COMPONENTES
ILUSTRACIÓN
|
*1 |
BATERÍA |
*2 |
ABRAZADERA DE LA BATERÍA N° 2 |
|
*3 |
TERMINAL POSITIVO DE LA BATERÍA |
*4 |
TERMINAL NEGATIVO DE LA BATERÍA |
|
*5 |
CUBIERTA DEL ENLACE FUSIBLE |
*6 |
AISLANTE DE LA BATERÍA |
.png) |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
