Toyota CH-R Manual de Taller: Diagrama Del Sistema

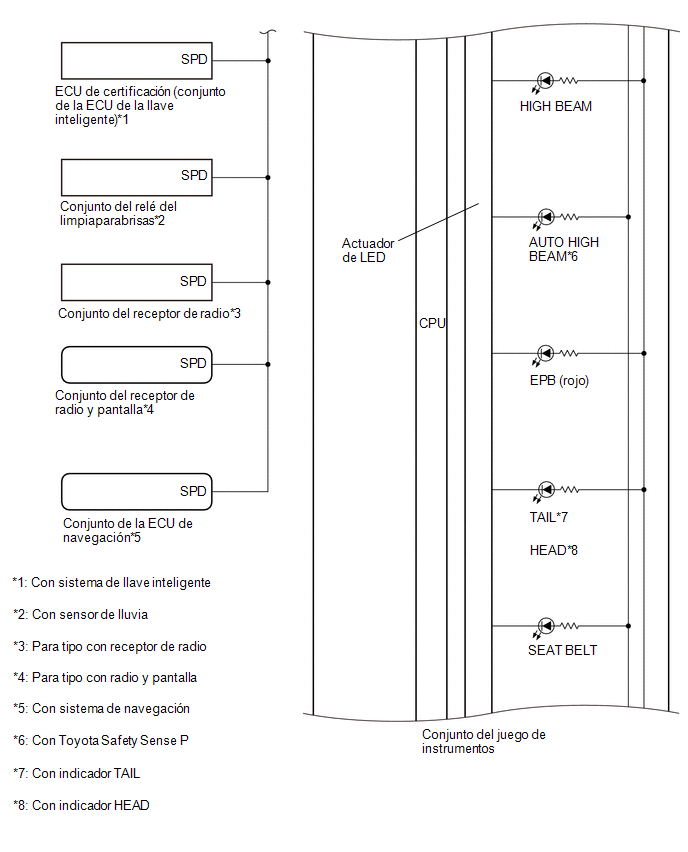

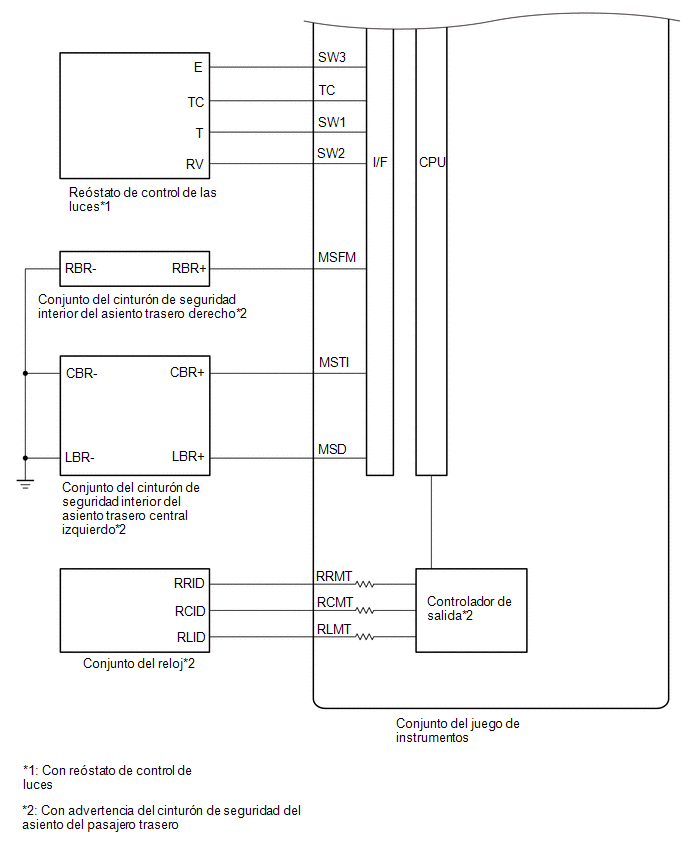

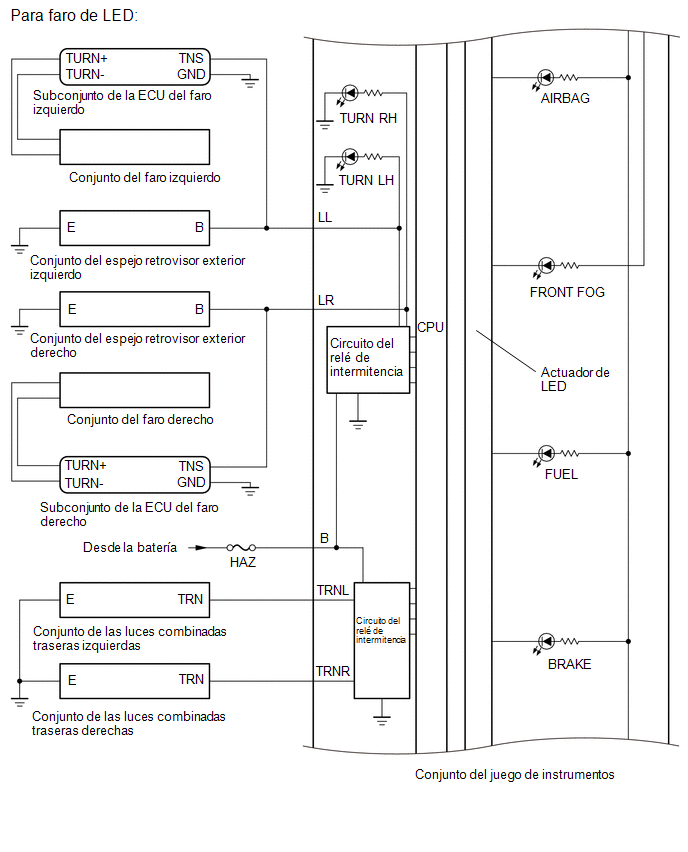

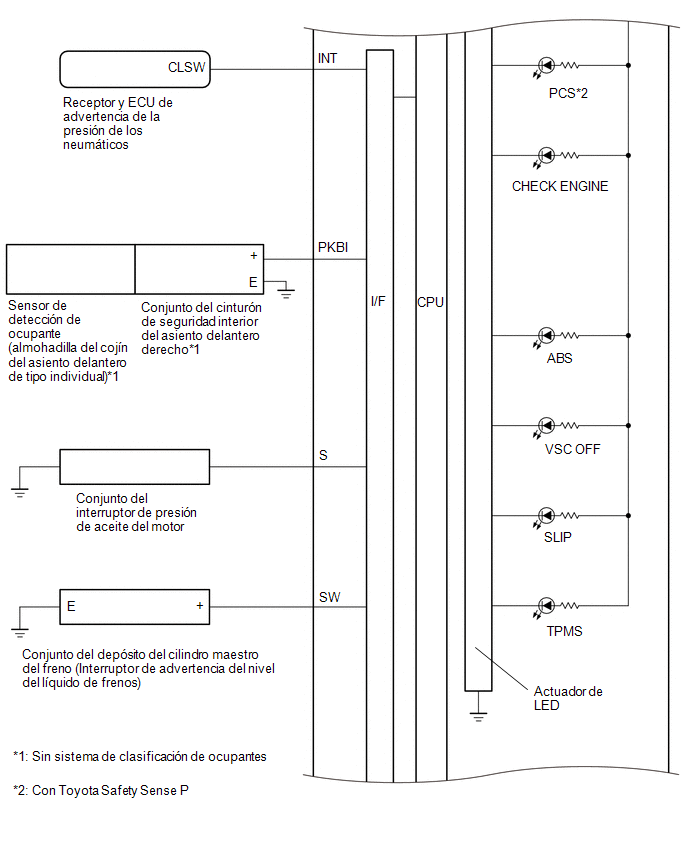

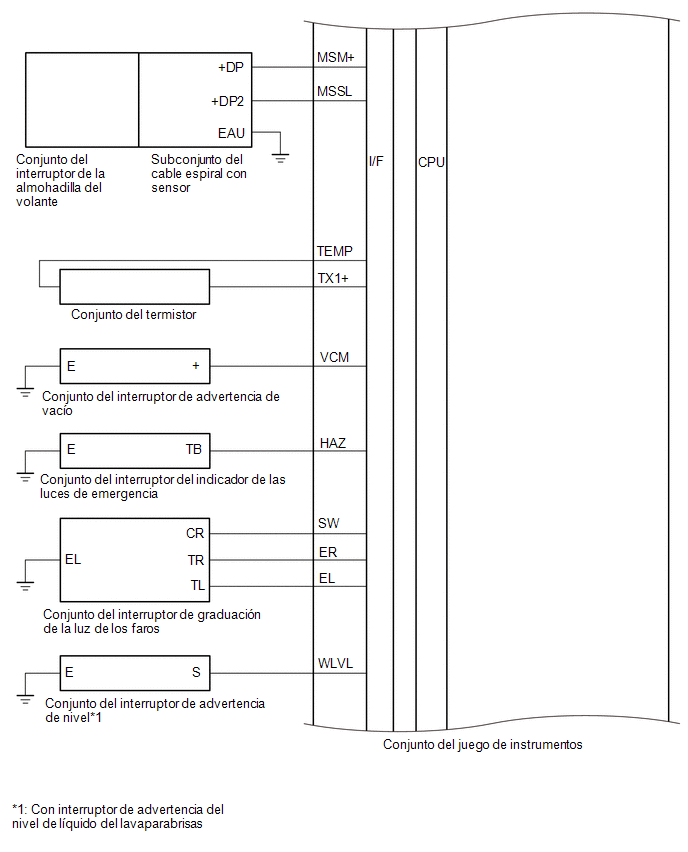

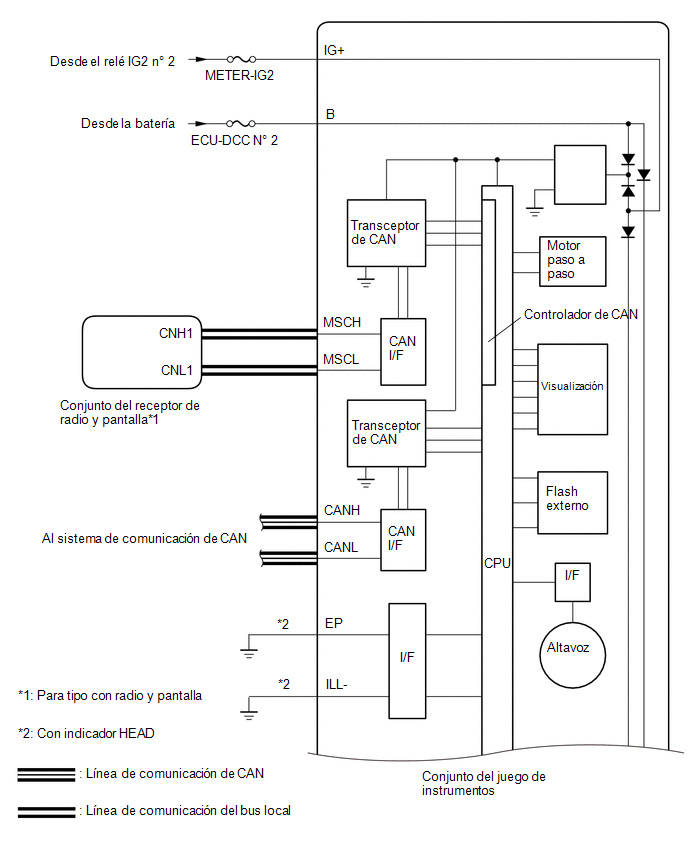

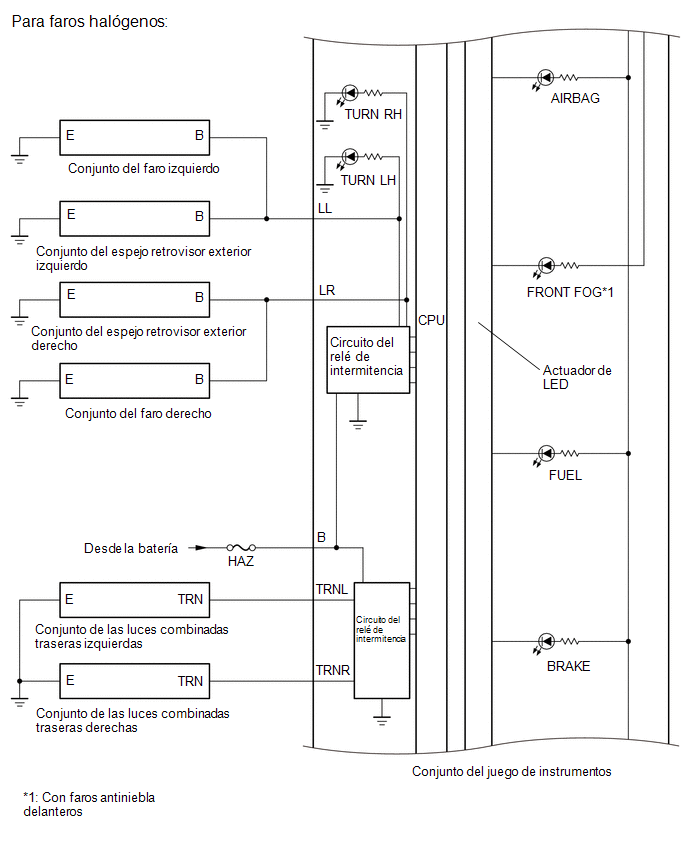

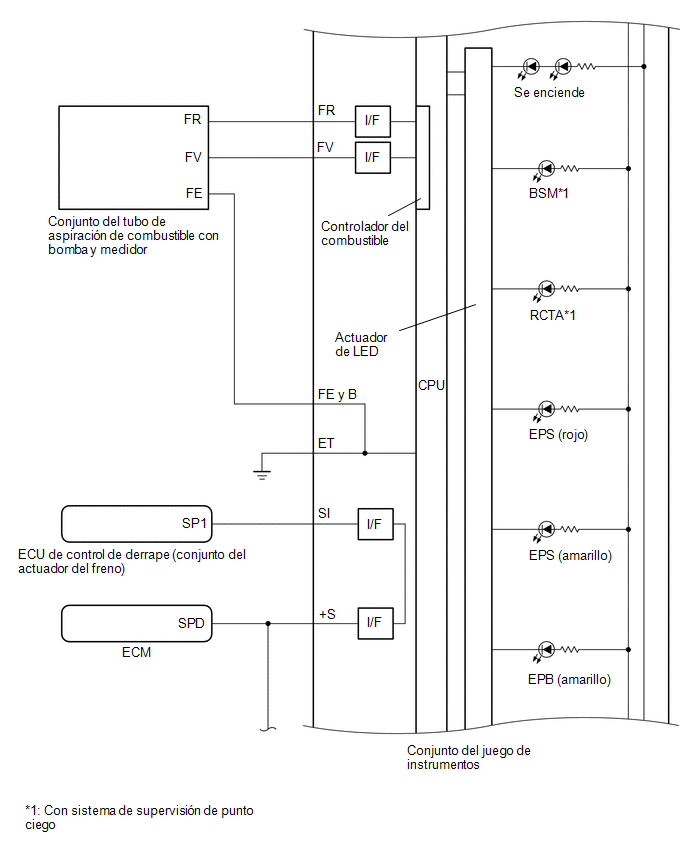

DIAGRAMA DEL SISTEMA

OBSERVACIÓN:

Compruebe el funcionamiento del sistema de comunicación CAN.
