Toyota CH-R Manual de Taller: Componentes

COMPONENTES

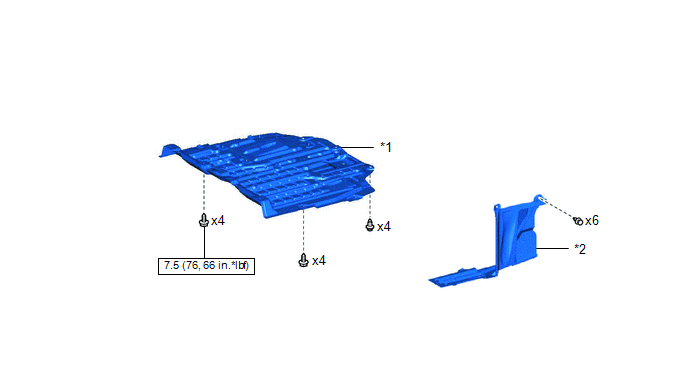

ILUSTRACIÓN

*1

CUBIERTA INFERIOR DEL MOTOR N° 1

*2

CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

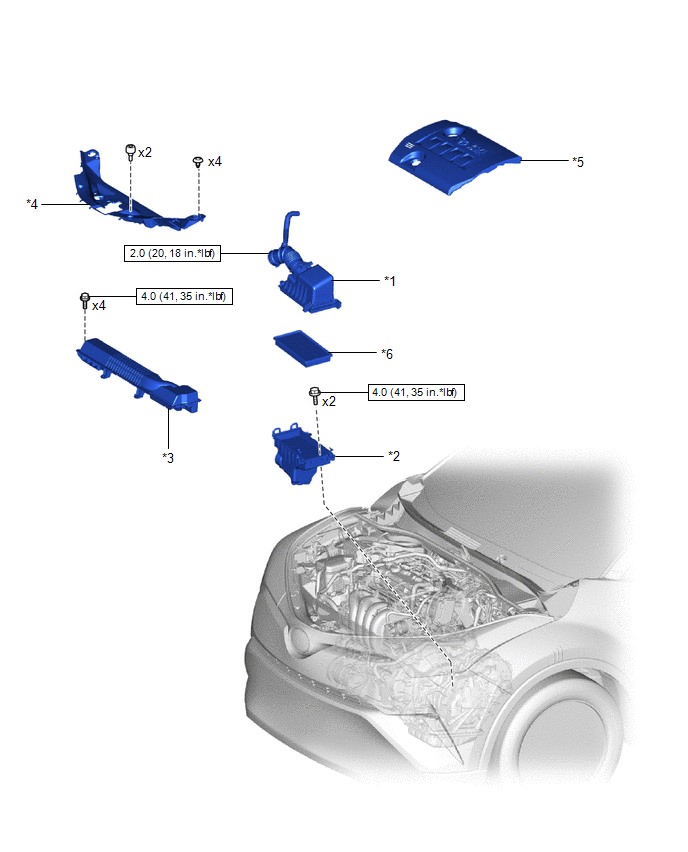

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

ENTRADA DEL DEPURADOR DE AIRE N° 1

*4

TAPA DE LA CULATA N° 2

*5

CUBIERTA DEL RADIADOR

*6

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

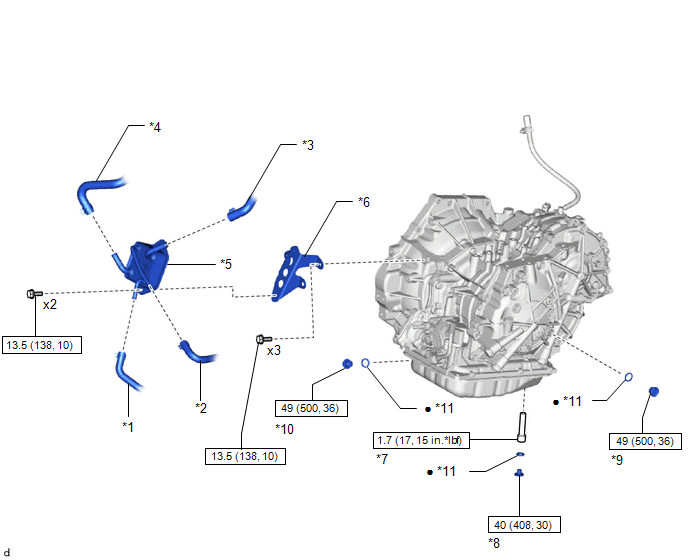

ILUSTRACIÓN

*1

MANGUERA DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN N° 1

*2

MANGUERA DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN N° 2

*3

MANGUERA DE DERIVACIÓN DE AGUA N° 3

*4

MANGUERA DE DERIVACIÓN DE AGUA N° 5

*5

ENFRIADOR DE ACEITE

*6

SOPORTE DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN

*7

TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN N° 1

*8

TAPÓN DE REBOSE

*9

TAPÓN DE LLENADO

*10

TAPÓN DE DRENAJE

*11

JUNTA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Enfriador De Aceite
    ...

    ExtracciÓn
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...
