Toyota CH-R Manual de Taller: Componentes

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Conjunto Del Faro (para Faro De Led) / Componentes

COMPONENTES

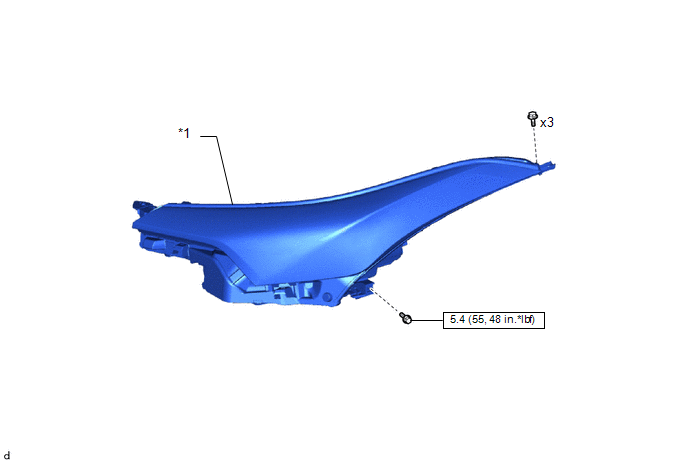

ILUSTRACIÓN

*1

CONJUNTO DEL FARO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

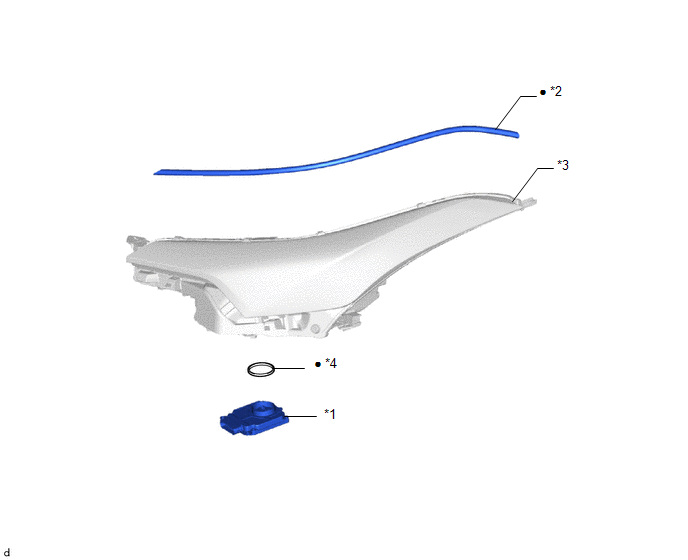

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA ECU DE LOS FAROS

*2

PROTECTOR DEL FARO

*3

CONJUNTO DE LA UNIDAD DE LOS FAROS

*4

JUNTA TÓRICA

●

Pieza no reutilizable

-

-

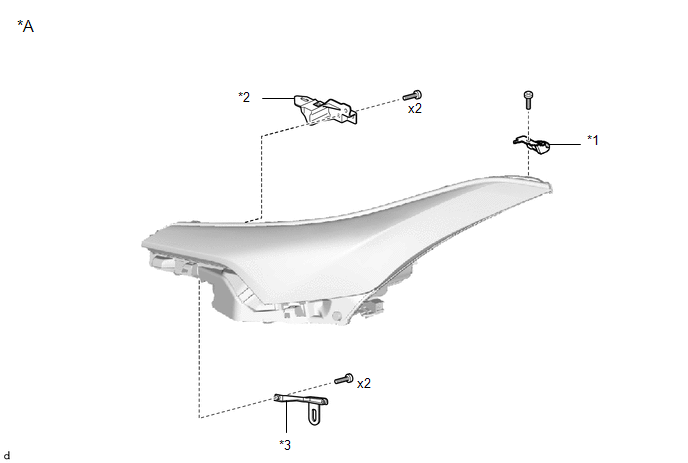

ILUSTRACIÓN

*A

Soporte de reparación:

-

-

*1

RETÉN DEL PROTECTOR SUPERIOR DEL FARO

*2

RETÉN DEL PROTECTOR SUPERIOR DEL FARO N° 2

*3

RETÉN DEL PROTECTOR SUPERIOR DEL FARO N° 3

-

-
